АЛГОРИТМ-05

Шумомер, виброметр, анализатор спектра

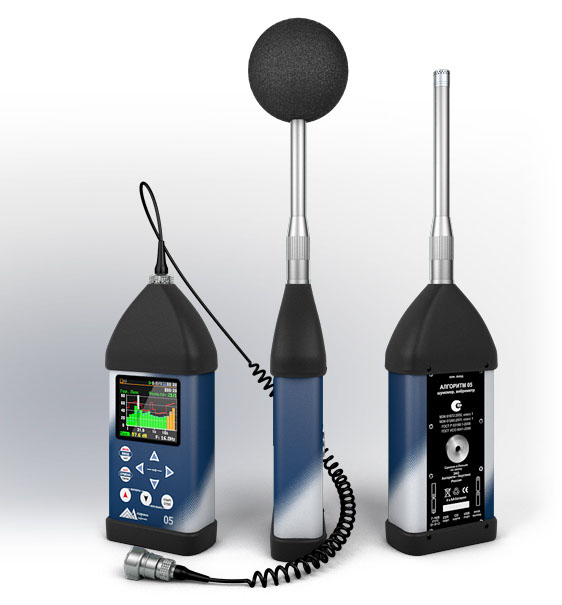

АЛГОРИТМ-05 — цифровой прибор для измерения уровня шума и вибрации: шумомер 1 класса точности по ГОСТ 17187-2010 (IEC 61672:2002) и МЭК 61672:2002, виброметр по ГОСТ ИСО 8041-2006 (ISO 8041:2005), ГОСТ ИСО 10816-1-97, ГОСТ ИСО 2954-97, а также 1/1 или 1/3 октавный анализатор спектра по ГОСТ 17168-82 и МЭК 61260:1995.

Прибор предназначен для общих и санитарно-гигиенических акустических и вибрационных измерений, мониторинга окружающей среды, охраны труда и техники безопасности.

Прочный и лёгкий корпус, портативные размеры, понятный и простой интерфейс пользователя — всё это делают АЛГОРИТМ-05 идеальным прибором для технических и санитарно-гигиенических измерений шума и вибрации на рабочих местах, в жилых и общественных помещениях, в окружающей среде.

Прибор АЛГОРИТМ-05 — незаменимый помощник для экологов, консультантов и инженеров, чья работа связана с изучением распространения и ограничением воздействия шума и вибрации как на людей, так и на технические объекты.

Прибор измеряет вибрационный и акустический сигнал в трёх профилях, в каждом из которых задаётся собственный частотно-корректирующий фильтр, детектор СКЗ и постоянная времени интегрирования.

В каждом профиле одновременно измеряется несколько функций, таких как:

  • в режиме Шумомер — Spl, Leq, Sel, Lden, LEPd, Ltm3, Ltm5, LN%, LR15, LR60, Ovl, Peak, Max и Min
  • в режиме Виброметр — RMS, A(8), Ovl, Peak, P-P и MTVV.

Возможность сохранения истории измерения результатов каждого профиля на внешнем носителе — SD карте позволяет полностью документировать измерения в течение длительного периода времени (до нескольких суток) и передавать всю записанную информацию на ПК для подготовки протокола отчета об измерении и дополнительной последующей обработки данных с помощью программы SvanPC++.

Прибор обладает большим количеством частотно-корректирующих фильтров:

  • в режиме Шумомер — A, B, C, Z;
  • в режиме Виброметр — Wh в соответствии с ГОСТ 31192.1-2005 (ИСО 5349-1:2001).

В режиме Виброметр прибор измеряет виброускорение, виброскорость и виброперемещение.

В режиме анализатора спектра АЛГОРИТМ-05 удовлетворяет требованиям ГОСТ 17168-82 и МЭК 61260:1995 и одновременно выполняет широкополосный спектральный анализ во всех 1/1 и 1/3октавных полосах частот диапазоне от 0,5 Гц до 40000 Гц, при этом вычисляя для каждой полосы статистические параметры.

Дополнительно в приборе доступен узкополосный спектральный анализ сигналов в режиме быстрого преобразования Фурье (БПФ) с высоким (до 1600 линий) разрешением, а также вычисление дополнительной функции на основе измеренных данных:

  • RT60 — измерение времени реверберации.

Высокоскоростной USB 2.0 интерфейс обеспечивает связь прибора с ПК в реальном времени. Можно также дистанционно управлять прибором через интерфейс RS 232 или выгружать данные из прибора в ПК.

Прибор АЛГОРИТМ-05 поставляется в комплекте с программойSvanPC++, предназначенной для передачи данных в компьютер, просмотра и общей обработки результатов, а также позволяет экспортировать результаты в основные офисные пакеты программ. Дополнительно прибор может быть укомплектован пакетом программыSvanPC++Экологический мониторинг, предназначенным для расширенной обработки и анализа результатов измерений, включая статистическую обработку и автоматическое генерирование отчетов.

Прибор питается от четырех стандартных элементов типа AA, или перезаряжаемых аккумуляторных батарей. Возможно питать прибор от внешнего источника постоянного тока или по интерфейсу USB.

Прочный корпус и портативные размеры делают прибор превосходным инструментом для измерений в полевых условиях.

АЛГОРИТМ-05 — шумомер и анализатор спектра

Шумомер:

  • Spl, Leq, Sel, Lden, LEPd, Lmax, Lmin, Lpeak, статистический анализСтатистика — Ln (L1-L99) с точностью по 1 классу в соответствии со стандартом ГОСТ 17187-2010 (IEC 61672:2002) в диапазоне частот от 1 Гц ÷ 40 кГц;
  • параллельное измерение шума с разными постоянными времени детекторов СКЗ: Impulse, Fast и Slow с различными частотными корректирующими фильтрами A, B, C или Z;
  • два измерительных диапазона:
    1. 15 дБА ÷ 120 дБА СКЗ (диапазон Нижний);
    2. 25 дБA ÷ 120 дБА СКЗ с учетом отстройки от порога уровня собственного шума в 10 дБ;
    3. 26 дБА ÷ 138 дБА СКЗ (диапазон Верхний);
    4. 36 дБА ÷ 138 дБА СКЗ с учётом отстройки от порога уровня собственного шума в 10 дБ.

Анализатор спектра:

  • 1/1 октавный анализ в реальном времени, соответствующий требованиям ГОСТ 17168-82 и МЭК 61260:1995 для приборов 1 класса в 16-ти октавных полосах с центральными частотами от 1 Гц до 31,5 кГц, параллельно с измерениями в режиме Шумомер и накоплением истории измерений;
  • 1/3 октавный анализ в реальном времени, соответствующий требованиям ГОСТ 17168-82 и МЭК 61260:1995 для приборов 1 класса в 48-ми третьоктавных полосах с центральными частотами от 0,8 Гц до 40 кГц, выполняемый параллельно с измерениями в режимеШумомер и накоплением истории измерений;
  • узкополосный спектральный анализ (БПФ) с разрешением до 1600 линий.

АЛГОРИТМ-05 — виброметр и анализатор спектра

Виброметр:

  • измерение виброускорения, виброскорости и виброперемещения в соответствии со стандартами: ГОСТ ИСО 8041-2006 (ISO 8041:2005), ГОСТ ИСО 10816-1-97, ГОСТ ИСО 2954-97 в диапазоне частот — в зависимости от типа используемого акселерометра (например, с акселерометром типа SV80 диапазон частот равен 0.5 Гц ÷ 14 кГц);
  • параллельное измерение параметров вибрации: RMS, MTVV или Max, Peak, Peak—Peak;
  • измерение вибрации с частотно-корректирующими и интегрирующими фильтрами: HP, HP1, HP3, HP10, Vel1, Vel3, Vel10, VelMF, Dil1, Dil3, Dil10 и Wh;

Анализатор спектра:

  • 1/1 октавный анализ в реальном времени, соответствующий требованиям ГОСТ 17168-82 и МЭК 61260:1995 для приборов 1 класса в 16-ти октавных полосах с центральными частотами от 1 Гц до 31,5 кГц, параллельно с измерениями в режиме Виброметр и накоплением истории измерений;
  • 1/3 октавный анализ в реальном времени, соответствующий требованиям ГОСТ 17168-82 и МЭК 61260:1995 для приборов 1 класса в 48-ми третьоктавных полосах с центральными частотами от 0,8 Гц до 40 кГц, выполняемый параллельно с измерениями в режимеВиброметр и накоплением истории измерений;
  • узкополосный спектральный анализ (БПФ) с разрешением до 1600 линий.

Особенности

  • Шумомер 1 класса точности по ГОСТ 17187-2010 (IEC 61672-1:2002);
  • Виброметр, удовлетворяющий требованиям ГОСТ ИСО 8041-2006 (ISO 8041:2005), ГОСТ ИСО 10816-1-97, ГОСТ ИСО 2954-97;
  • Два измерительных диапазона;
  • Запись истории измерений;
  • Статистический анализ;
  • 1/1 и 1/3 октавный спектральный анализ в реальном времени ГОСТ 17168-82 и МЭК 61260:1995;
  • Узкополосный спектральный анализ;
  • Запись временного сигнала (дополнительная опция);
  • Измерение времени реверберации RT60;
  • Измерение виброускорения, виброскорости и виброперемещения;
  • Неограниченная память на SD-карте для сохранения результатов измерений;
  • Расширенные функции триггера и программируемые уровни тревог;
  • Интерфейсы USB и RS 232;
  • Программируемый запуск прибора на сутки вперед;
  • Настройка прибора из программы SvanPC++;
  • Расширенный пакет программной обработки результатов измерения и оформления протоколов отчетов SvanPC++Экологический мониторинг;
  • Питание от четырех батареек или аккумуляторов типа AA;
  • Суперконтрастный цветной OLED экран;
  • Широкий диапазон рабочих температур;
  • Защищён от воздействия внешних факторов при работе в условиях производства;
  • Портативные размеры;
  • Легкий и прочный корпус;
  • Простой в обслуживании;
  • Вес прибора 600 грамм с микрофоном и элементами питания.





Комплектация

Базовый комплект поставки

  • Алгоритм 05 — Шумомер, виброметр, анализатор спектра
  • SV 7052 — 1/2 преполяризованный конденсаторный микрофон с чувствительностью 38 мВ/Па фирмы ACO
  • SV 12L — Микрофонный предусилитель
  • SC 16 — Кабель USB
  • SA 22 — Ветрозащитный экран
  • SA 62 — Карта памяти микро SD ёмкостью 4 Гб
  • Четыре элемента типа AA
  • Паспорт прибора
  • Флеш-диск — Драйвера и программное обеспечение SvanPC++ для операционной системы Windows XP/VISTA/7/8

Функции в базовом комплекте поставки

  • Измерение уровня звука в режиме Шумомер
  • Измерение уровня вибрации в режиме Виброметр
  • Запись истории измерения на микро SD карту
  • Bluetooth интерфейс, если эта опция специально оговорена при заказе
  • AL_01_AL05 — Опция 1/1 октавного спектрального анализа

Дополнительные функциональные опции

  • AL_02_AL05 — Опция 1/3 октавного спектрального анализа
  • AL_04_AL05 — Опция узкополосного спектрального анализа
  • AL_05_AL05 — Опция измерения времени реверберации RT60
  • AL_15_AL05 — Опция записи временного сигнала (на USB-диск в формате *.srt или *.wav)
  • CAL_AL05 — Поверка прибора с оформлением свидетельства государственного образца

Дополнительные аксессуары

  • SV 30A — Акустический калибратор
  • SV 111 — Вибрационный калибратор
  • GRAS 40AZ — 1/2″» микрофон для измерения инфразвука
  • GRAS 40AM — 1/2″» микрофон для измерения ультразвука
  • SV 80 — Акселерометр пьезоэлектрический
  • SV 81 — Акселерометр пьезоэлектрический
  • SV 55 — Переходник-интерфейс RS 232
  • SC 26 — Удлинительный кабель для микрофонного предусилителя
  • SC 27 — Кабель для акселерометра TNC-TNC и длиной 2 метра
  • SA 17A — Внешний блок элементов, на основе 6 элементов типа АА
  • SA 47 — Сумка для хранения и переноски прибора (синтетический материал)
  • SA 203 — Комплект для измерения шума в уличных условиях
  • SvanPC++ Экологический мониторинг — Модуль программного обеспечения для дополнительной обработки результатов измерений, входящий в пакет SvanPC++ (ключ и лицензия на один компьютер)





Программа «Помощник»

Вместе с прибором поставляется мощная программа «Помощник», позволяющая выполнять и управлять настройками прибора, просматривать результаты измерений и вычислять сменное воздействие на работника. Несомненным преимуществом программы является возможность управления базой данных всех результатов измерений, автоматическая обработка и формирование протокола отчета.



Описание

НОРМАТИВНЫЕ ДОКУМЕНТЫ

соответствие стандартам

(1 класс точности)

IEC 651:1979; EN 60651:2001;

IEC 804: 1985; EN 60804: 2000;

IEC 61620:1995; IEC 61672-1: 2002;

IEC 61260:1995; IEC 61252:1997;

ISO 8041: 1990; ISO 8041: 1999; ISO 10816-1: 1995;

ГОСТ 17187-2010 (IEC 61672:2002) Часть 1. Технические требования

ГОСТ 17168-82 Фильтры октавные и третьоктавные

ГОСТ ИСО 8041-2006 Вибрация. Воздействие вибрации на человека. Средства измерений.

ГОСТ ИСО 10816-1-97 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 1. Общие требования

ГОСТ ИСО 2954-97 Вибрация машин с возвратно-поступательным и вращательным движением. Тебования к средствам измерений

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ ШУМОМЕРА



измеряемое значение

Leq, Spl, SEL, LEPd, Lden, Ltm3, Ltm5, Статистика — Ln (L1-L99), LMax, LMin, LPeak, измеряемые одновременно в трёх профилях

частотный диапазон

от 0,5 Гц до 40 000 Гц

микрофон

½»» конденсаторный микрофон — 7052 фирмы ACO:
поляризация 0 В

SV 12L — микрофонный предусилитель

диапазон измерений

от 0,001 м/с2 до 500 м/с2 (от 60 дБ до 174 дБ, отн. 10-6 м/с2) с акселерометром SV80

линейные рабочие диапазоны

15 дБА ÷ 120 дБА СКЗ (диапазон Нижний);

25 дБA ÷ 120 дБА СКЗ (диапазон Нижний с учетом отстройки от порога уровня собственного шума в 10 дБ);

26 дБА ÷ 138 дБА СКЗ (диапазон Верхний);

36 дБА ÷ 138 дБА СКЗ (диапазон Верхний с учётом отстройки от порога уровня собственного шума в 10 дБ).

уровень собственного шума

< 12 дБА

уровень собственного шума при закороченном входе

< 10 дБА

общая погрешность при измерении < 0,7 дБ

частотные корректирующие характеристики (фильтры)

A, C, Z, B по ГОСТ 53188.1-2008 (МЭК 61672-1:2002);

G по ИСО 7196

тип временного усреднения

линейное, экспоненциальное

постоянные времени экспоненциального усреднения Slow, Fast по ИСО 61672, Класс 1, ГОСТ 53188-1-2008,
Impuls по ИСО 60804, Класс 1

постоянные времени линейного усреднения

— от 1 секунды до 24 часов с шагом 1 секунда;

— неограниченное время усреднения  — (Н/О).

циклы временного усреднения (линейного и экспоненциального)

— от 1-го цикла до 1000 циклов;

— неограниченное количество циклов — (Н/О).

когерентное усреднение

тип триггера: Фронт+, Фронт-, Порог+, Порог-, Градиент, внешний триггер

тип СКЗ детектора цифровой, истинный СКЗ с ПИК детекцией,
разрешение — 0,1 дБ;
диапазон — 327,7 дБ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ ВИБРОМЕТРА

измеряемое значение

СКЗ, VDV, MTVV, MAX, ПИК, ПИК-ПИК, виброускорение, виброскорость, виброперемещение

частотный диапазон

от 0,5 Гц до 40 000 Гц

реально измеряемый диапазон зависит от частотной характеристики используемого акселерометра

акселерометр

тип IEPE (TNC разъём);

комплектуется акселерометрами (по заказу покупателя):

— фирмы Dytran Instruments тип 3185D или D3143M1;

— фирмы Глобал Тест тип АР98 или АР 2082

диапазон измерений

от 0,001 м/с2 до 500 м/с2 (от 60 дБ до 174 дБ, отн. 10-6 м/с2) с акселерометром 3185D
линейные рабочие диапазоны 60 дБ — 162 дБ; 80 — 180 дБ

уровень собственного шума при закороченном входе

< 30 дБ

фильтры верхних частот

HP1, HP3, HP10

удаляют низкочастотные помехи и измеряют виброускорение в частотном диапазоне начиная с 1Гц, 3Гц, 10Гц

интегрирующие фильтры

Vel1, Vel3, Vel10

реализуют процедуру однократного интегрирования, результат измерения — виброскорость

Dil1, Dil3, Dil10

реализуют процедуру двойного интегрирования, результат измерения — виброперемещение

интегрирующий фильтр для технических измерений

VelMF
измерение виброскорости в частотном диапазоне от 10 Гц до 1000Гц Гц в соответствии с требованиями: ГОСТ ИСО 10816-1-97 Вибрация. Контроль состояния машин по результатам измерений вибрации на не вращающихся частях. Часть 1. Общие требования ГОСТ ИСО 2954-97 Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений.

Частотные корректирующие характеристики (корректирующие фильтры)

Wh
корректирующий фильтр ГОСТ ИСО 8041-2006, ГОСТ 31192.1-2004

общая погрешность при измерении виброускорения

< ± 0,5 дБ

ТЕХНИЧЕСКИЕ? ХАРАКТЕРИСТИКИ? В ?РЕЖИМЕ? 1/1, 1/3 ОКТАВНОГО АНАЛИЗАТОРА СПЕКТРА

 первичные преобразователи

микрофоны и вибропреобразователи (тип IEPE);

прямой вход по напряжению

1/1 октавные фильтры

шестнадцать 1/1 октавных фильтров реального времени с центральными частотами от 1 Гц до 31,5 кГц, по МЭК 61260:1995, 1 класс

1/3 октавные фильтры

сорок восемь 1/3 октавных фильтров реального времени с центральными частотами от 0,8 Гц до 40,0 кГц, по МЭК 61260:1995, 1 класс

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ УЗКОПОЛОСНОГО (БПФ) АНАЛИЗАТОРА

количество линий вычисления спектра мощности в реальном времени

1600, 800, 400

частота оцифровки

96 кГц

временные окна

Ханнинга; прямоугольное; с плоской вершиной; Кайзера-Бесселя

частотные диапазоны

78,0 Гц; 156,0 Гц; 312,0 Гц; 625,0 Гц; 1,25 кГц; 2,5 кГц; 5,0 кГц; 10,0 кГц; 20 кГц; 40 кГц

усреднение

линейное, линейное с накоплением

перекрытие

до 99%

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ ДОЗИМЕТРА ШУМА

измеряемое значение

измерение дозиметрических параметров: DOSE, D_8h, LAV, E, T_8h, SEL8, PSEL, PCTP, PCTC в соответствии с ИСО 61252-2000

микрофон

SV 25 — 1/2” конденсаторный микрофон с поляризацией 0 В со встроенным предусилителем

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ RT60

измеряемое значение

Измерение времени реверберации выполняется по трём измеряемым коэффициентам EDT, RT20 и RT30 для каждой 1/3 октавной полосы в соответствии с ISO 3382-2:2008

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ ЗАПИСЬ ВОЛНЫ

измеряемое значение

длительная запись входного сигнала (за все время измерения) в оцифрованном виде в формате аудиосигнала (расширение файла waw). Данный результат представляет исходный сигнал без детектирования и фильтрации

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА

количество каналов

один
АЦП частота дискретизации 96 кГц;
глубина квантования 24 бита

дисплей

графический OLED 2,4 ‘;
размер 320 х 240 точек;
супер контрастность 10000:1

память

встроенная до 64 мБ флеш память;
внешняя микро SD карта памяти, подключаемая через микро SD слот — объём неограничен

порты и протоколы для коммуникации

Серийный порт, USB, IrDA, Bluetooth, GPRS модем

питание

— четыре батарейки размера АА (штатно);
— четыре перезаряжаемых аккумулятора, размера АА;
— от компьютера через USB порт;
— от сети 220В при подключении через сетевой адаптер

размер

305 мм х 79 мм х 39 мм (с микрофоном и предусилителем)

вес

0,5 кг с батарейками, предусилителем и микрофоном
