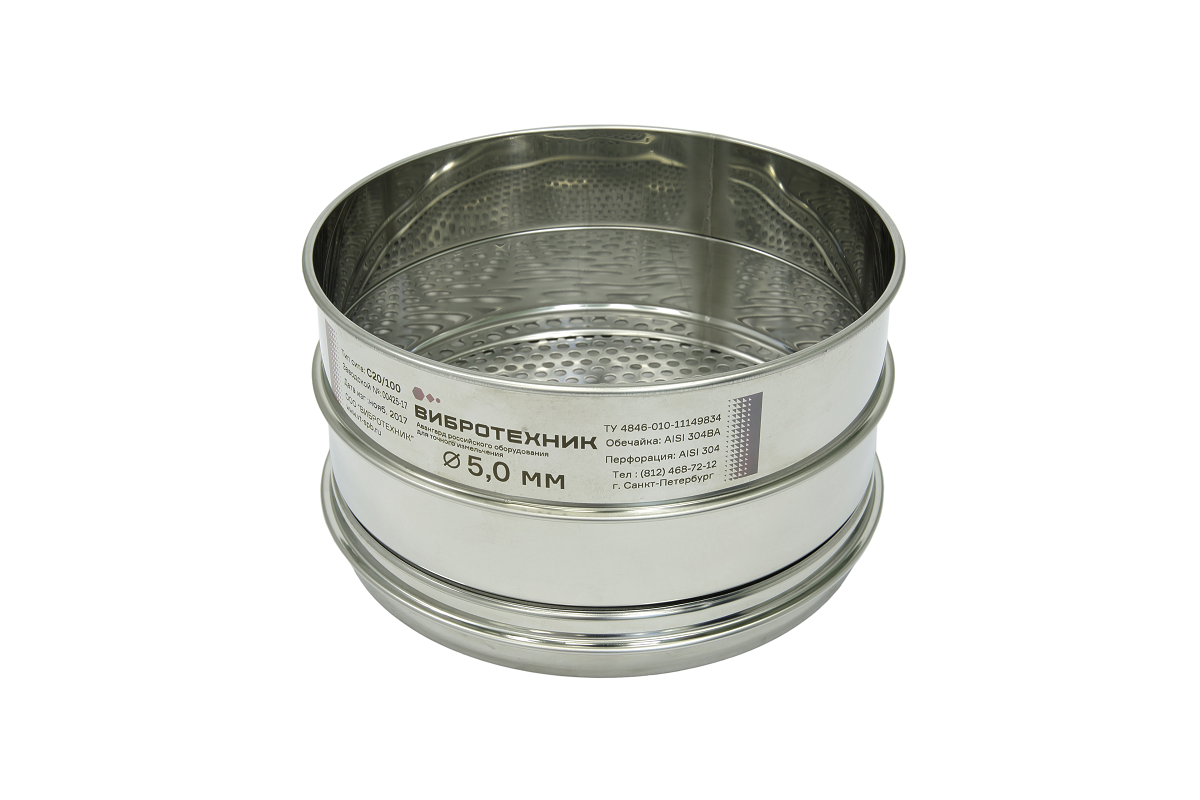

Сито С20/100 диаметром 200 мм, высотой 100 мм, /Россия/

979

Описание

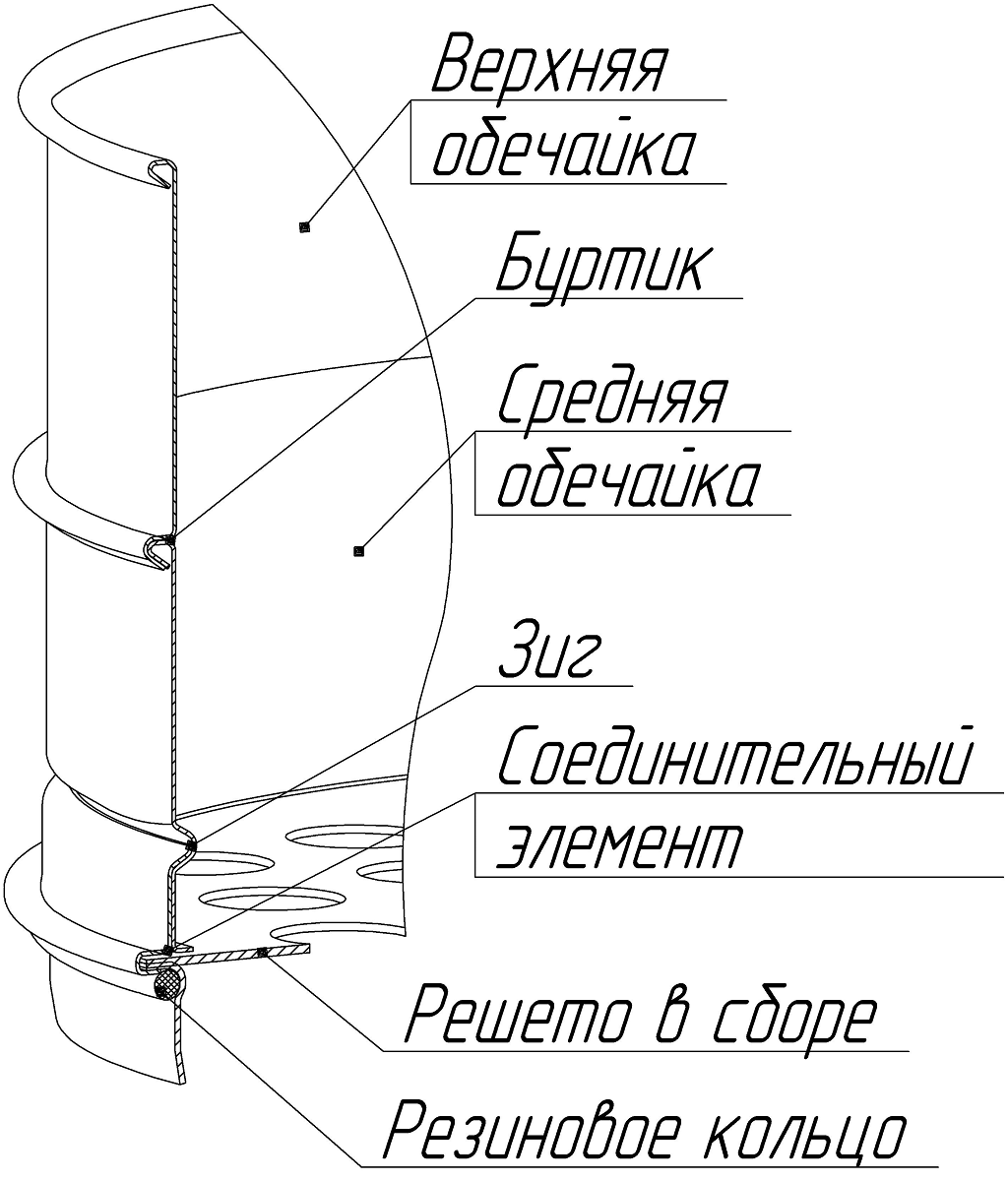

Сито лабораторное С20/100 состоит из верхней и средней обечаек, решета в сборе, соединительного элемента и резинового уплотнительного кольца.

В месте крепления решета и на верхнем торце обечайки выполнены круговые буртики, а в средней части – зиг, обеспечивающие жесткость сита.

Наличие в нижней части средней обечайки торцевого упора, выполненного внутрь сита, позволяет поджать просеивающую поверхность решета вплотную к обечайке. Исключение полостей и зазоров, в которых могут скапливаться частицы материала, снижает риск заражения пробы, повышая качество ситового анализа.

На обечайке методом лазерной гравировки выполнен шильдик.

Резиновое уплотнительное кольцо, установленное в канавке решета, исключает возможность соударения торцов сит и обеспечивает плотность соединения сит между собой, с промежуточными кольцами, поддонами и крышками.

Сетка сита изготавливается из нержавеющей стали и латуни.

Перфорированное полотно сита изготавливается тремя различными способами:

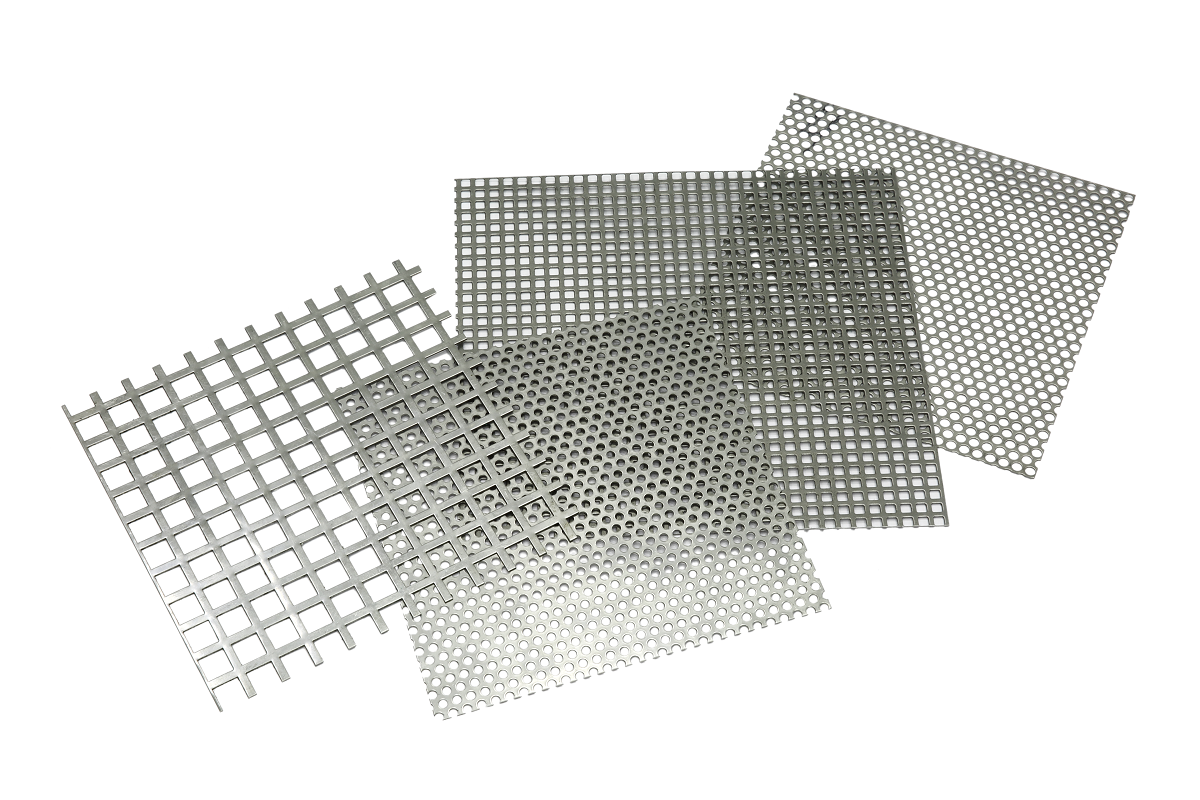

  • из стандартного перфорированного полотна;

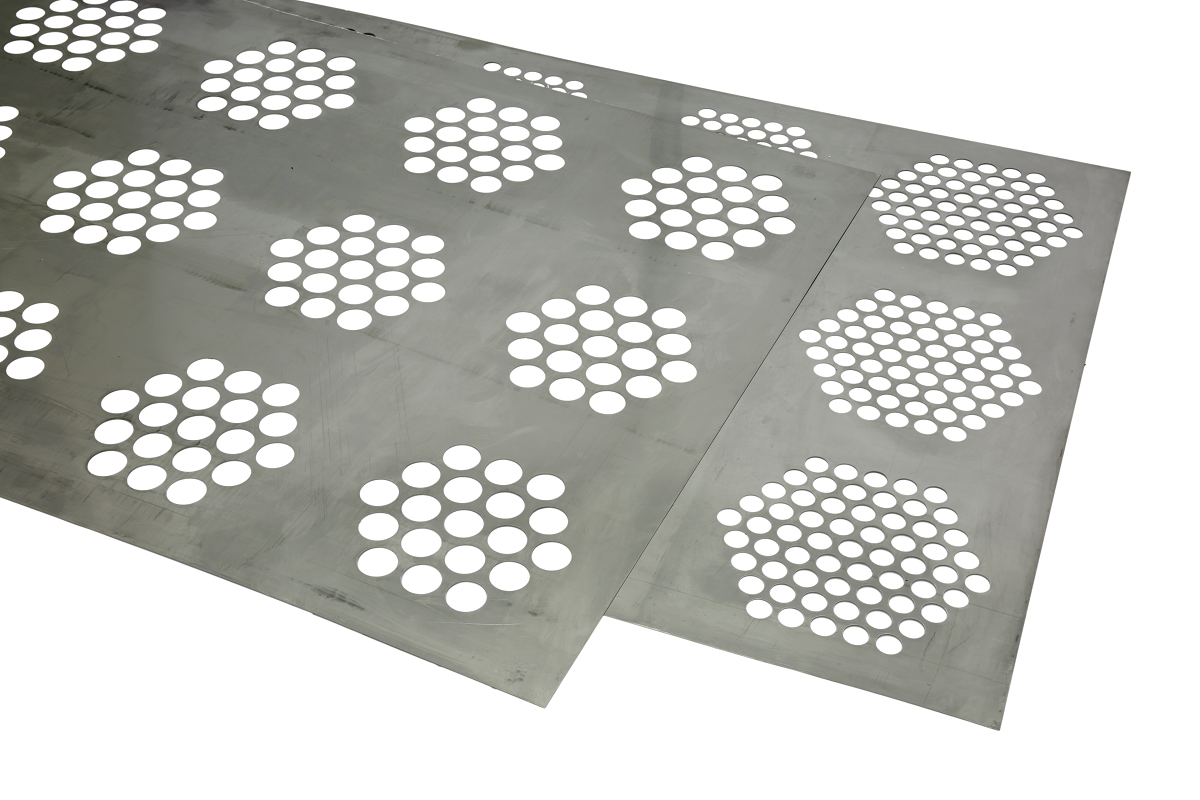

  • из полотна с зонной перфорацией;

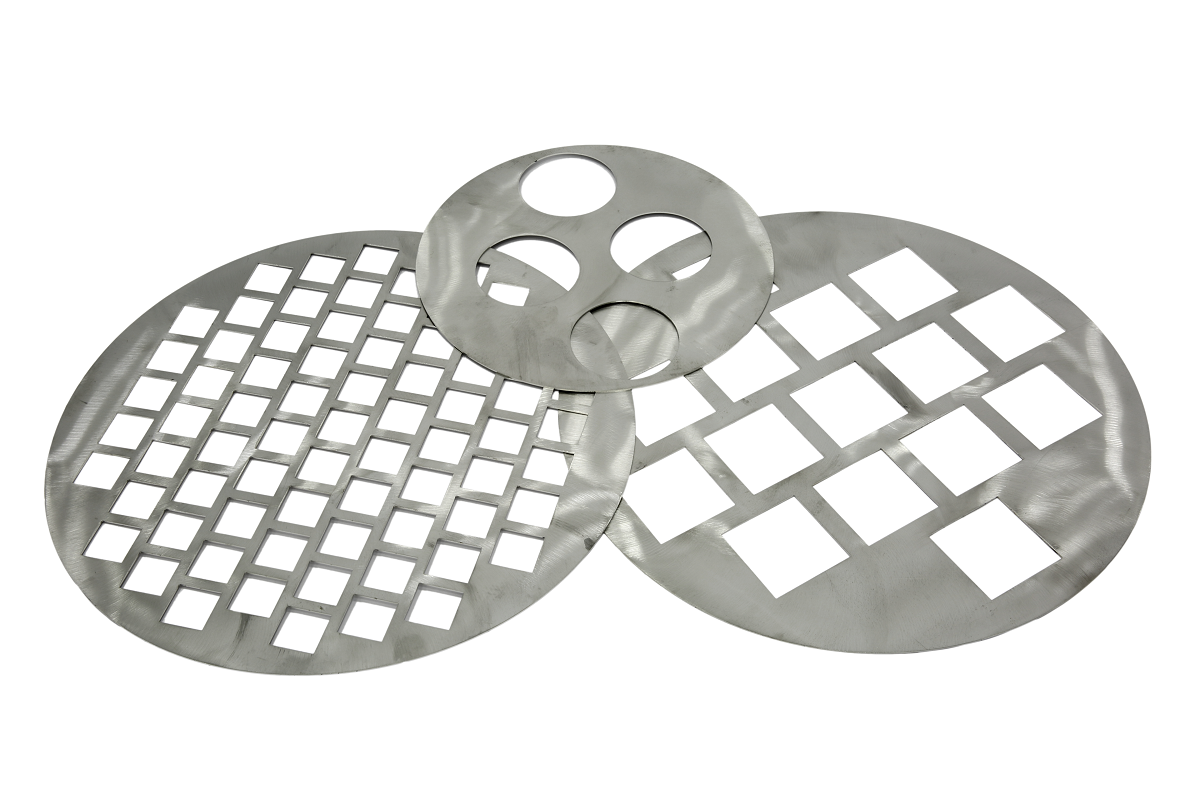

  • методом лазерной резки.

ПОРЯДОК РАБОТЫ

Ситовой анализ выполняется с помощью одного или нескольких сит, поддона и крышки. Количество сит, а также размеры ячейки сетки или размер и форма отверстий перфорированного полотна определяются условиями проводимого анализа.

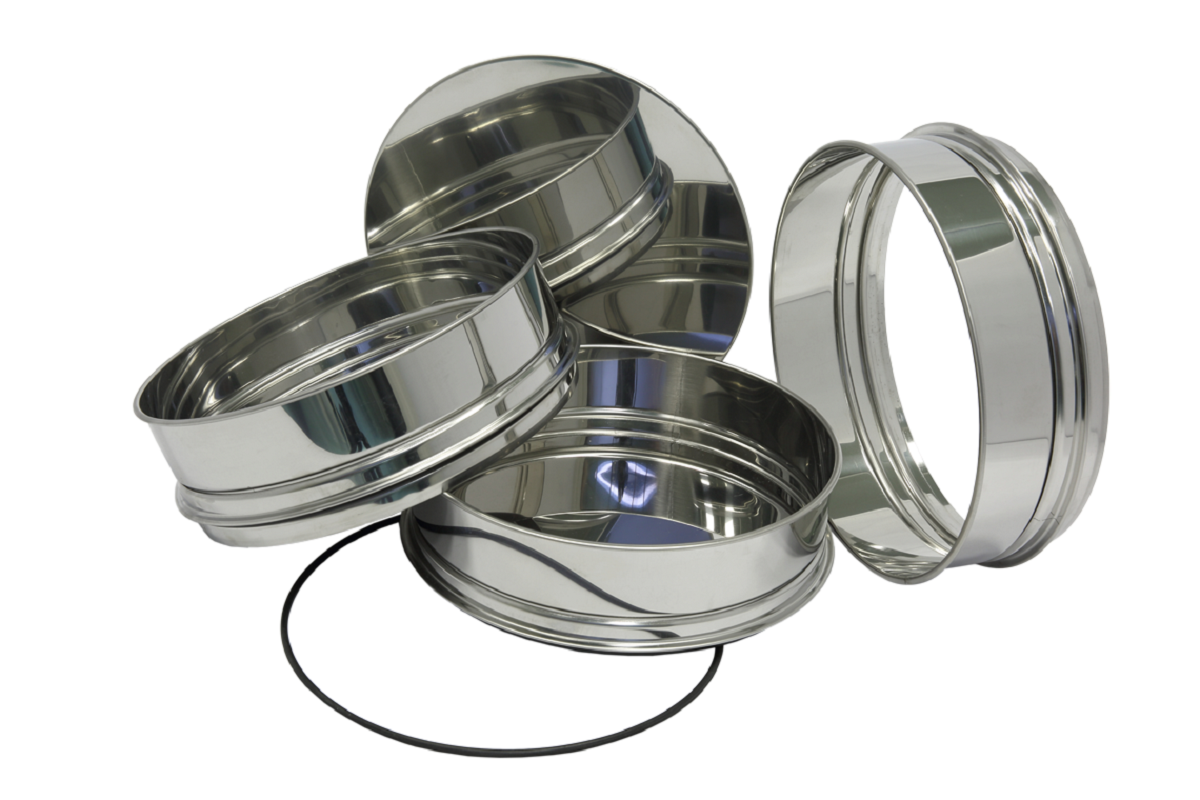

Колонна сит может быть укомплектована промежуточными кольцами для увеличения высоты сита, что позволяет загружать на сито пробы большего объема, а также промежуточными поддонами для установки нескольких комплектов сит в одной колонне.

Подлежащий просеиванию материал засыпается в верхнее сито, которое закрывается крышкой. Комплект сит устанавливается в поддон, после чего ему сообщаются колебания с использованием вибропривода ВП 30, ВП 30Т, ВПС и ВП 50. Использование вибропривода позволяет повысить производительность и эффективность рассева за счет высокочастотных возвратно-поступательных винтовых колебаний платформы, на которой закреплен комплект сит.

Частицы материала размером менее величины отверстий в просеивающей поверхности верхнего сита просыпаются через нее и попадают на следующее сито, где цикл повторяется. В результате проба распределяется между ситами и поддоном в соответствии с фракционным составом. По окончанию процесса рассева содержимое каждого сита взвешивается и определяется гранулометрический состав пробы.

Характеристики

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Внутренний диаметр обечайки, мм 200
Размер ячеек сетки, мм 1 — 4
Размер отверстий перфорированного полотна, мм 0,8 — 100
Масса сита с сеткой, кг, не более 0,5
Масса сита с перфорированным полотном, кг, не более 0,5
Максимальная масса навески на сито с сеткой, кг 0,5
Максимальная масса навески на сито с перфорированным полотном, кг 0,5


Варианты исполнения просеивающих элементов

СЕТКА МЕТАЛЛОТКАНАЯ ПО  ГОСТ 6613-86, ГОСТ 3826-82,
ТУ-14-4-507-99, ТУ-14-4-1561-89, ТУ 14-4-167-91
Размер ячейки, мм 1 1,1 1,2 1,25 1,4 1,6 1,8
Материал н, л н н н, л н н, л н
Размер ячейки, мм 2 2,2 2,5 2,8 3,2 3,5 4
Материал н, л н н, л н н н н

н — нержавеющая сталь, л — латунь

ПОЛИАМИДНАЯ СЕТКА ПО ГОСТ 4403-91
Размер ячеек, мм  1  1,18  1,68



ПЕРФОРИРОВАННОЕ ПОЛОТНО ПО DIN 24041, DIN 24042, ТУ 1812-001-50336739-2008, ISO 3310-2
Размер отверстий, мм Диаметр 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 5,6
6,0 6,5 7,0 7,5 8,0 9,0 10,0 11,0 12,0 12,5 13,0 14,0
15,0 16,0 17,0 18,75 20,0 22,5 25,0 30,0 31,5 35,0 40,0 45,0
50,0 55,0 60,0 63,0 70,0 80,0 85,0 100,0 125,0 150,0
Сторона квадрата 3,15 3,5 4,0 4,5 5,0 5,6 6,0 6,3 7,0 8,0 9,5 10,0
11,2 12,0 12,5 13,0 15,0 16,0 18,0 19,0 20,0 22,4 25,0 31,5
31,5 32,0 34,0 37,5 40,0 45,0 50,0 60,0 63,0 80,0 120,0 130,0

По специальному заказу возможно изготовление просеивающих элементов с иными размерами отверстий

Преимущества

СОВМЕСТИМОСТЬ СИТ

Сита лабораторные С20/100 совместимы с ситами Ø 200 мм (или Ø 8″) других производителей.

ОТСУТСТВИЕ ЗАРАЖЕНИЯ

Обечайка сита изготовлена из пищевой нержавеющей стали марки 12Х18Н10Т (AISI 304). Исключено попадание частиц пробы между обечайкой и просеивающим элементом за счет их плотного прилегания друг к другу.

КОМПЛЕКТЫ СИТ

Формирование комплектов сит по ГОСТ, ТУ и иным стандартам. Применение сит с составе Анализатора А 20 на базе ВП 30, ВП 30Т, ВПС или ВП 50.

СИТА ЛАБОРАТОРНЫЕ С СЕТКОЙ

В ситах С20/100 применяется сетка из:

  • нержавеющей стали
  • латуни
  • полиамидных нитей

с размерами ячеек от 1 мм до 4 мм.

СИТА С ПЕРФОРАЦИЕЙ

В ситах С20/100 применяется перфорированное полотно из нержавеющей стали с круглыми или квадратными отверстиями. Просеивающий элемент со стандартными отверстиями выполняется из перфорированного листа, а с нестандартными – методом лазерной резки. Размер отверстий – от 0,8 мм.

ДЕМПФИРУЮЩИЕ КОЛЬЦА И ОТБОРТОВКИ

Резиновое уплотнительное кольцо исключает соударение торцов сит и обеспечивает плотность их соединения между собой, а также облегчает разборку колонны сит. Отбортовки и зиг обеспечивают высокую жесткость сита.

СЕРТИФИКАТ КАЛИБРОВКИ

Подтверждение качества изготовления сертификатом калибровки, оформленного ФБУ «ТЕСТ-С.Петербург» или ВНИИМ им. Д.И. Менделева.

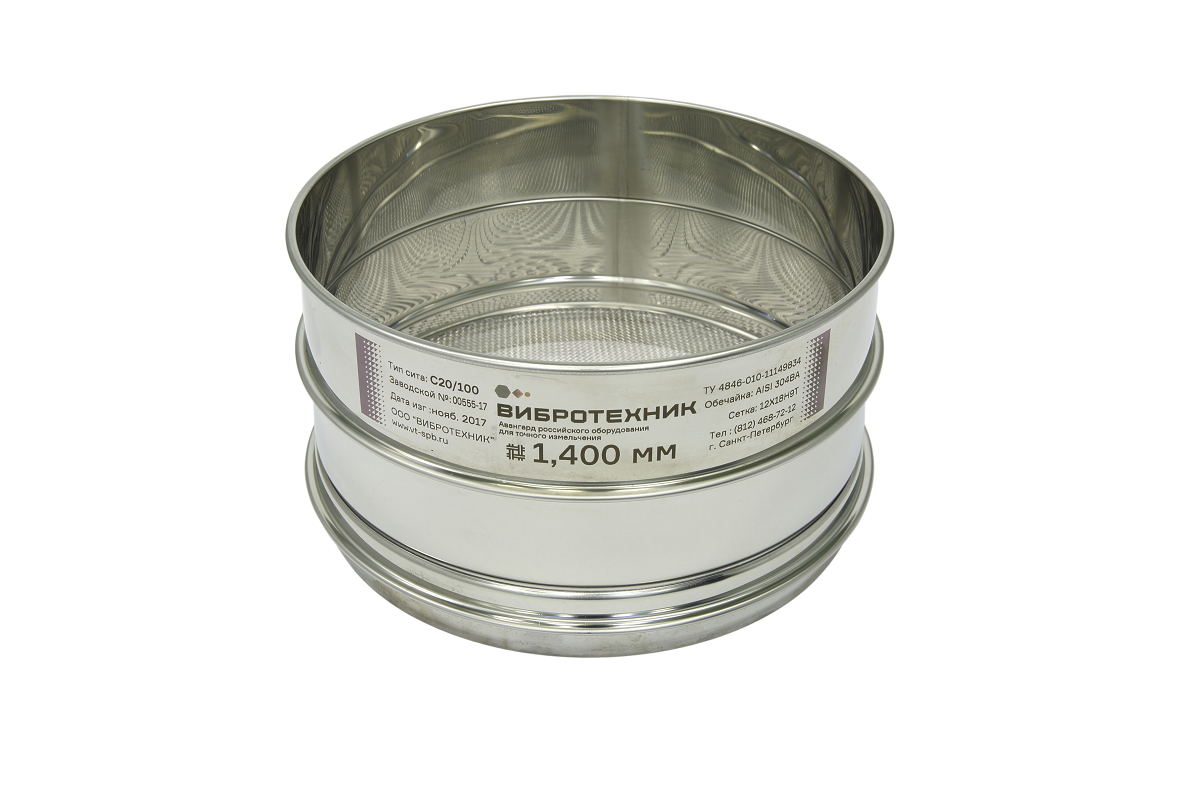

ЛАЗЕРНАЯ МАРКИРОВКА

На обечайке сита методом лазерной гравировки нанесена шильда, содержащая следующую информацию:

  • Тип сита
  • Размер ячейки
  • Заводской номер
  • Дата изготовления
  • Технические характеристики
  • Материал обечайки
  • Материал просеивающего элемента
  • Контакты ООО «ВИБРОТЕХНИК»

Применение

Примеры применения:

Алмазы, ферросплавы, руда, металлические порошки, уголь, стекло, керамика, полимеры, торф, злаки, кофе

Отрасли применения:

  • Горнодобывающая
  • Металлургическая
  • Пищевая
  • Строительная
  • Химическая
  • Фармацевтическая
