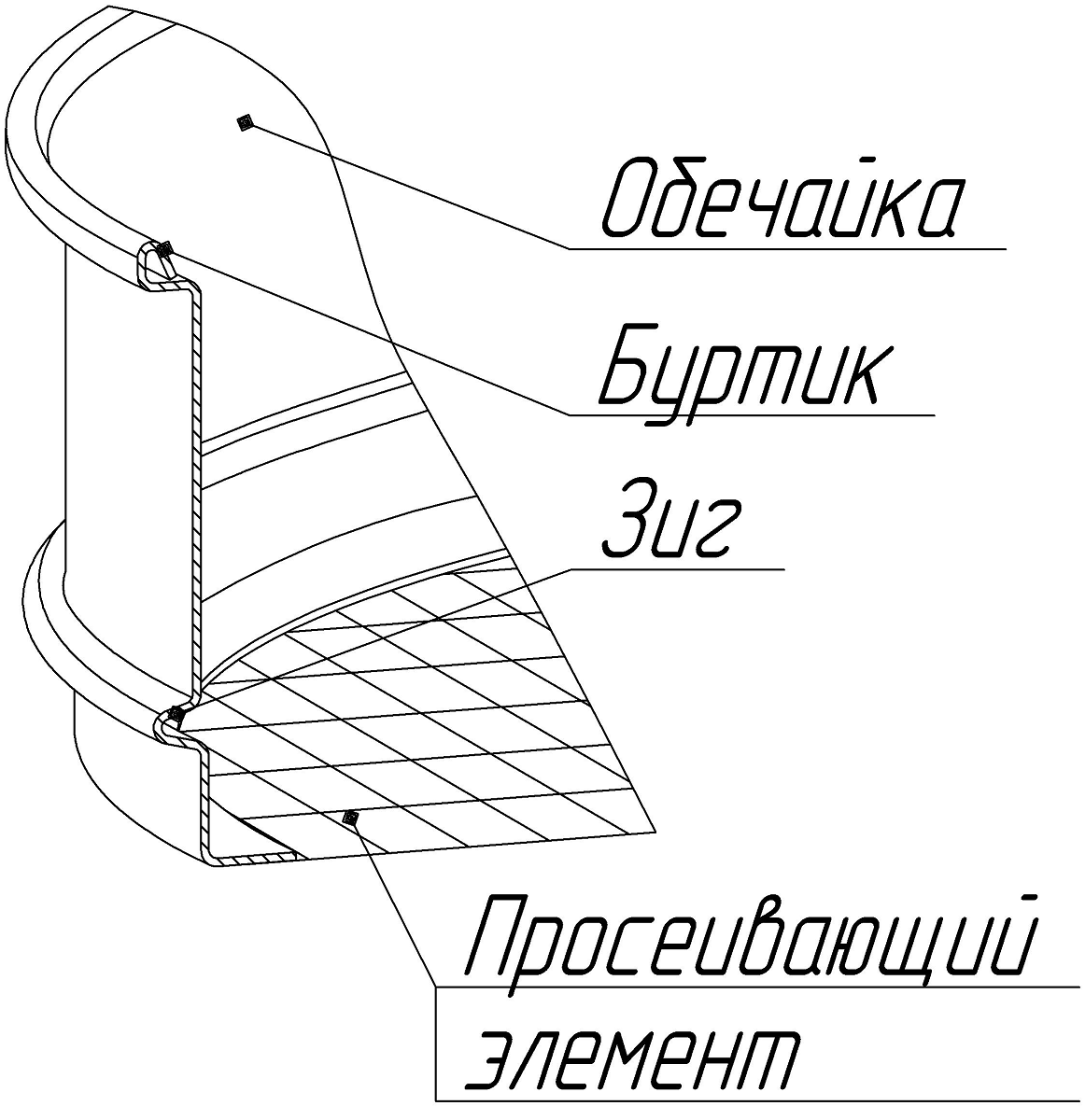

Схема сита С 20.38

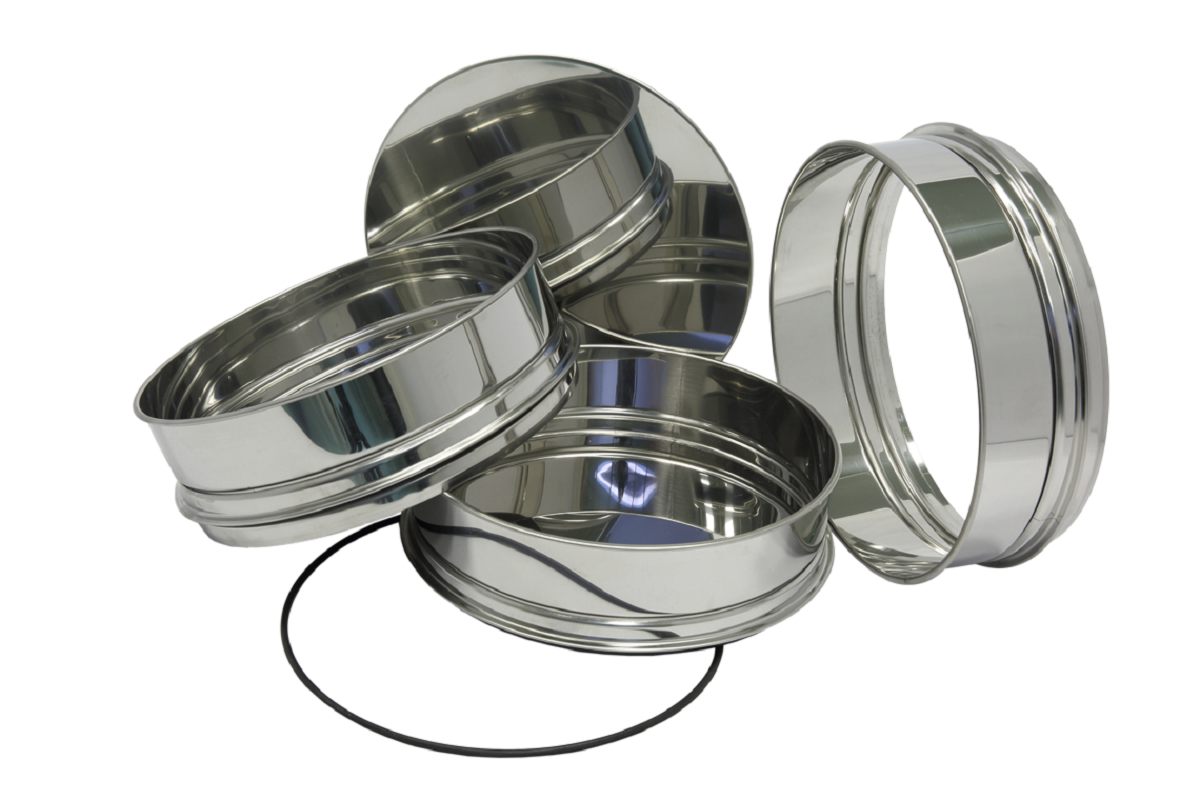

Промежуточный поддон и кольцо, крышка, поддон и уплотнительное кольцо Сито С20.38
Лазерная гравировка Сито С20.38
Сито С20.38

Сито С20/38 диаметром 200 мм, высотой 38 мм, /Россия/

835 ₽

Категория:

Описание

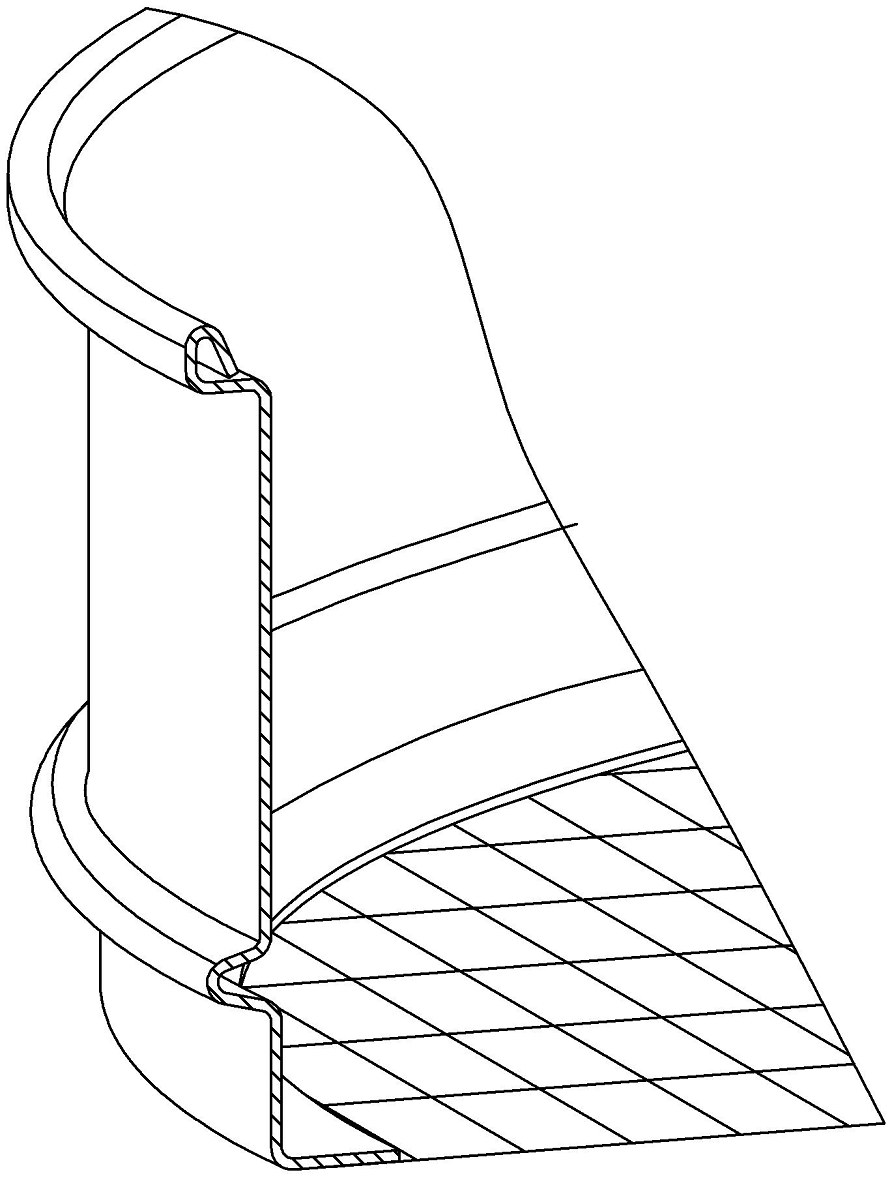

Сито лабораторное С20/38 состоит из обечайки и просеивающего элемента.

На верхнем торце обечайки выполнен круговой буртик, а в средней части — зиг, обеспечивающие жесткость сита.

На обечайке методом лазерной гравировки нанесен шильдик.

Сетка сита изготавливается из четырех различных материалов: нержавеющей стали, латуни, бронзы и полиамидных нитей.

ПОРЯДОК РАБОТЫ

Ситовой анализ выполняется с помощью одного или нескольких сит, поддона и крышки. Количество сит, а также размеры ячейки сетки определяются условиями проводимого анализа.

Колонна сит может быть укомплектована промежуточными кольцами для увеличения высоты сита, что позволяет загружать на сито пробы большего объема, а также промежуточными поддонами для установки нескольких комплектов сит в одной колонне.

Подлежащий просеиванию материал засыпается в верхнее сито, которое закрывается крышкой. Комплект сит устанавливается в поддон, после чего ему сообщаются колебания с использованием вибропривода ВП 30, ВП 30Т, ВПС или ВП 50. Использование вибропривода позволяет повысить производительность и эффективность рассева за счет высокочастотных возвратно-поступательных винтовых колебаний платформы, на которой закреплен комплект сит.

Частицы материала размером менее величины отверстий в просеивающей поверхности верхнего сита просыпаются через нее и попадают на следующее сито, где цикл повторяется. В результате проба распределяется между ситами и поддоном в соответствии с фракционным составом. По окончанию процесса рассева содержимое каждого сита взвешивается и определяется гранулометрический состав пробы.

Применение

Примеры применения:

Алмазы, ферросплавы, руда, металлические порошки, уголь, стекло, керамика, полимеры, торф, злаки, кофе

Отрасли применения:

  • Горнодобывающая
  • Металлургическая
  • Пищевая
  • Строительная
  • Химическая
  • Фармацевтическая

Характеристики

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Внутренний диаметр обечайки, мм 200
Размер ячеек сетки, мм 0,02 — 4
Размер отверстий перфорированного полотна, мм *
Масса сита с сеткой, кг, не более 0,27
Масса сита с перфорированным полотном, кг, не более *
Максимальная масса навески на сито с сеткой, кг 0,2
Максимальная масса навески на сито с перфорированным полотном, кг *

*Конструкция сит не предполагает применение просеивающего элемента из перфорированного полотна

Варианты исполнения просеивающих элементов

СЕТКА МЕТАЛЛОТКАНАЯ ПО  ГОСТ 6613-86, ГОСТ 3826-82, ТУ-14-4-507-99, ТУ-14-4-1561-89, ТУ 14-4-167-91
Размер ячейки, мм  0,02  0,032  0,04  0,045  0,05  0,056  0,063  0,064  0,071  0,074  0,08  0,09
Материал н н н, б б б н, б н, б н н, л н н, л л
Размер ячейки, мм  0,094  0,1  0,112  0,125  0,14  0,16  0,18  0,2  0,25  0,28  0,315  0,355
Материал н н, л л н, л н, л н, л л н, л н, л н, л н, л н, л
Размер ячейки, мм  0,4  0,45  0,5  0,56  0,63  0,7  0,8  0,9  1  1,1  1,2  1,25
Материал н, л н, л н, л л н, л н, л н, л н, л н, л н н н, л
Размер ячейки, мм 1,4 1,6 1,8 2 2,2 2,5 2,8 3,2 3,5 4
Материал н н, л н н, л н н, л н н н н

н — нержавеющая сталь, б — бронза, л — латунь

ПОЛИАМИДНАЯ СЕТКА ПО ГОСТ 4403-91
Размер ячеек, мм  0,029  0,035  0,046  0,056  0,057  0,062  0,067  0,074  0,082  0,087  0,093  0,099  0,1
 0,104  0,106  0,108  0,112  0,114  0,115 0,118 0,119 0,122 0,124  0,125  0,13  0,132
0,134 0,137 0,14 0,142 0,144 0,148 0,15 0,154 0,157 0,158 0,16 0,163 0,164
0,175 0,178 0,18 0,182 0,183 0,188 0,193 0,194 0,195 0,2 0,203 0,206 0,212
0,213 0,224 0,245 0,25 0,265 0,3 0,315 0,335 0,355 0,363 0,39 0,425 0,45
0,475 0,5 0,512 0,56 0,6 0,67 0,71 0,8 0,85 0,95 1 1,18 1,68

Преимущества

СОВМЕСТИМОСТЬ СИТ

Сита лабораторные С20/38 совместимы с ситами Ø 200 мм (или Ø 8″) других производителей.

ОТСУТСТВИЕ ЗАРАЖЕНИЯ

Обечайка сита изготовлена из пищевой нержавеющей стали марки 12Х18Н10Т (AISI 304). Исключено попадание частиц пробы между обечайкой и просеивающим элементом за счет их плотного прилегания друг к другу.

КОМПЛЕКТЫ СИТ

Формирование комплектов сит по ГОСТ, ТУ и иным стандартам. Применение сит с составе Анализатора А 20 на базе ВП 30, ВП 30Т, ВПС или ВП 50.

СИТА ЛАБОРАТОРНЫЕ С СЕТКОЙ

В ситах С20/38 применяется сетка из:

  • нержавеющей стали
  • латуни
  • бронзы
  • полиамидных нитей

с размерами ячеек от 20 мкм до 4 мм.

НАДЕЖНОСТЬ СИТА

Отбортовка и зиг обеспечивают высокую жесткость сита.

СЕРТИФИКАТ КАЛИБРОВКИ

Подтверждение качества изготовления сертификатом калибровки, оформленного ФБУ «ТЕСТ-С.Петербург» или ВНИИМ им. Д.И. Менделева.

ЛАЗЕРНАЯ МАРКИРОВКА

На обечайке сита методом лазерной гравировки нанесена шильда, содержащая следующую информацию:

  • Тип сита
  • Размер ячейки
  • Заводской номер
  • Дата изготовления
  • Технические характеристики
  • Материал обечайки
  • Материал просеивающего элемента
  • Контакты ООО «ВИБРОТЕХНИК»
