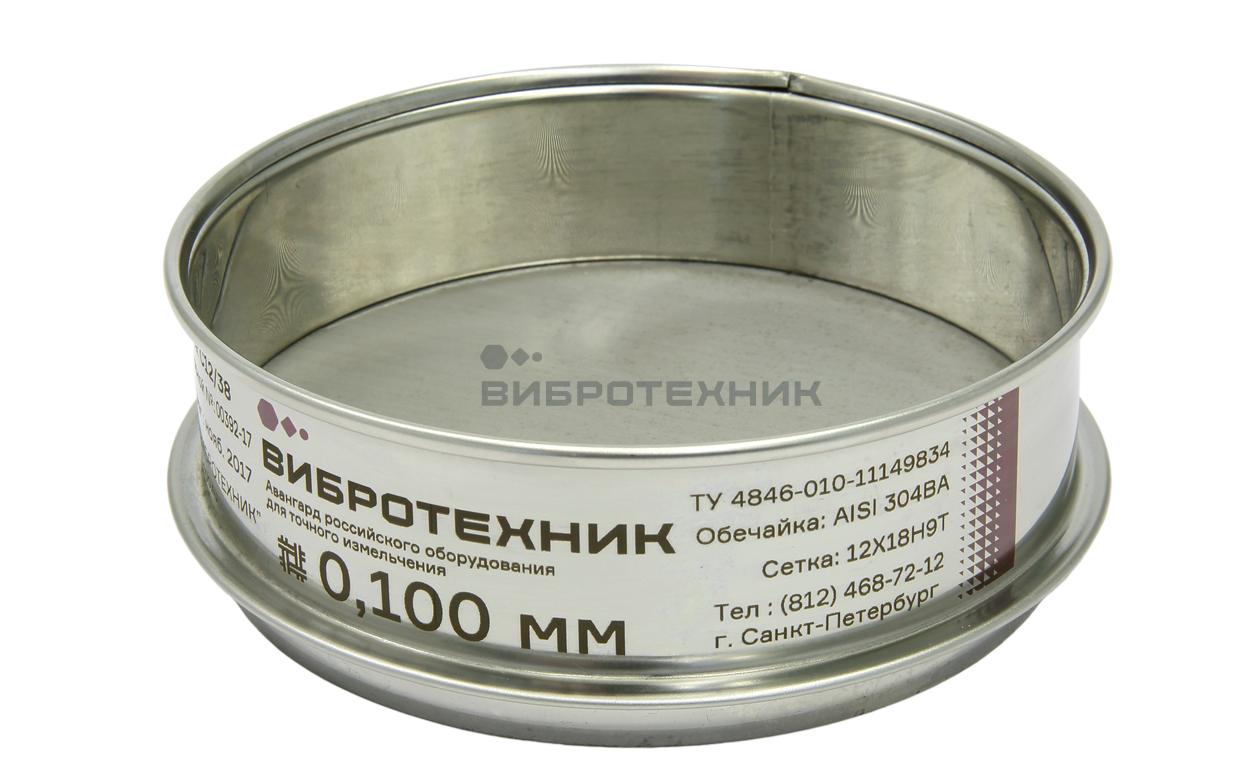

Сито С12/38 диаметром 120 мм, высотой 38 мм
Сито лабораторное С12
Зонная перфорация Сито лабораторное С12
Лазерная перфорация Сито лабораторное С12
Перфорированный лист Сито лабораторное С12
Сито лабораторное С12
Сито лабораторное С12
Сито лабораторное С12
Сито лабораторное С12
Сито лабораторное С12

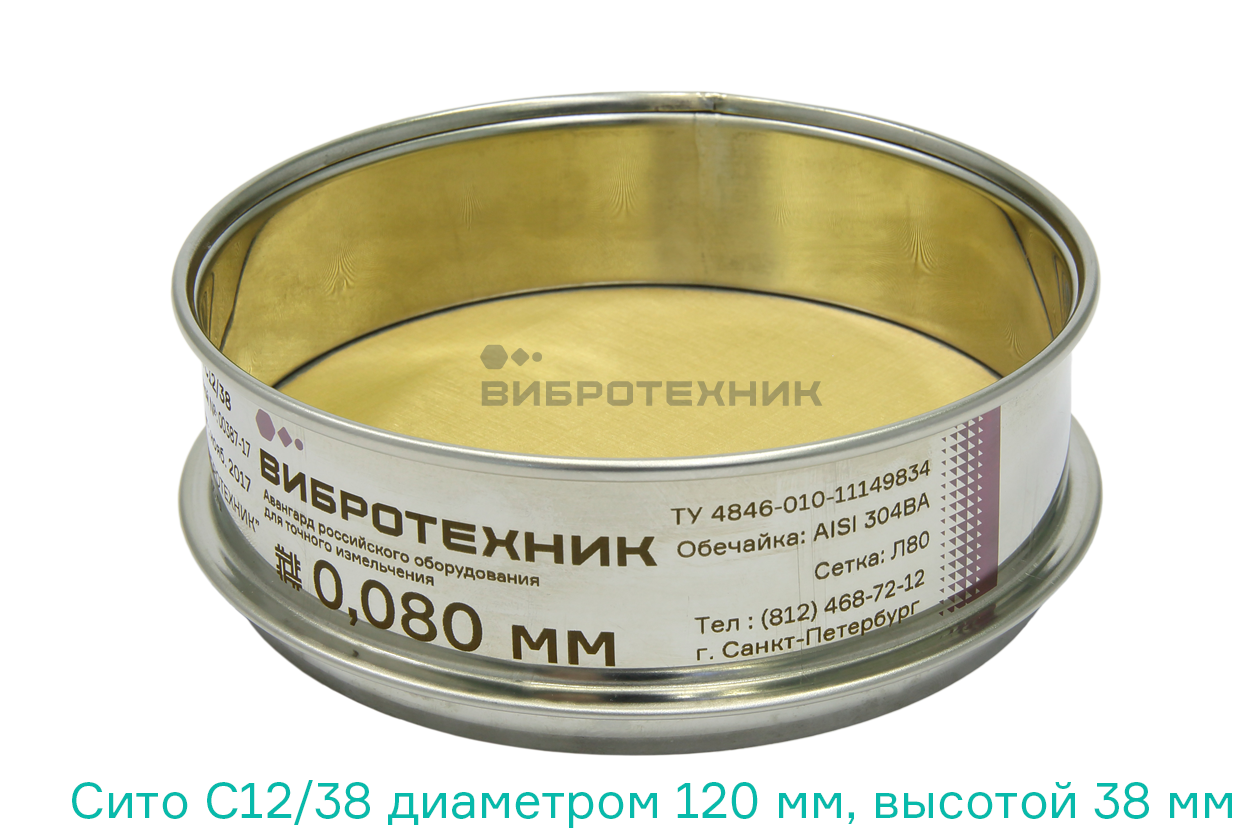

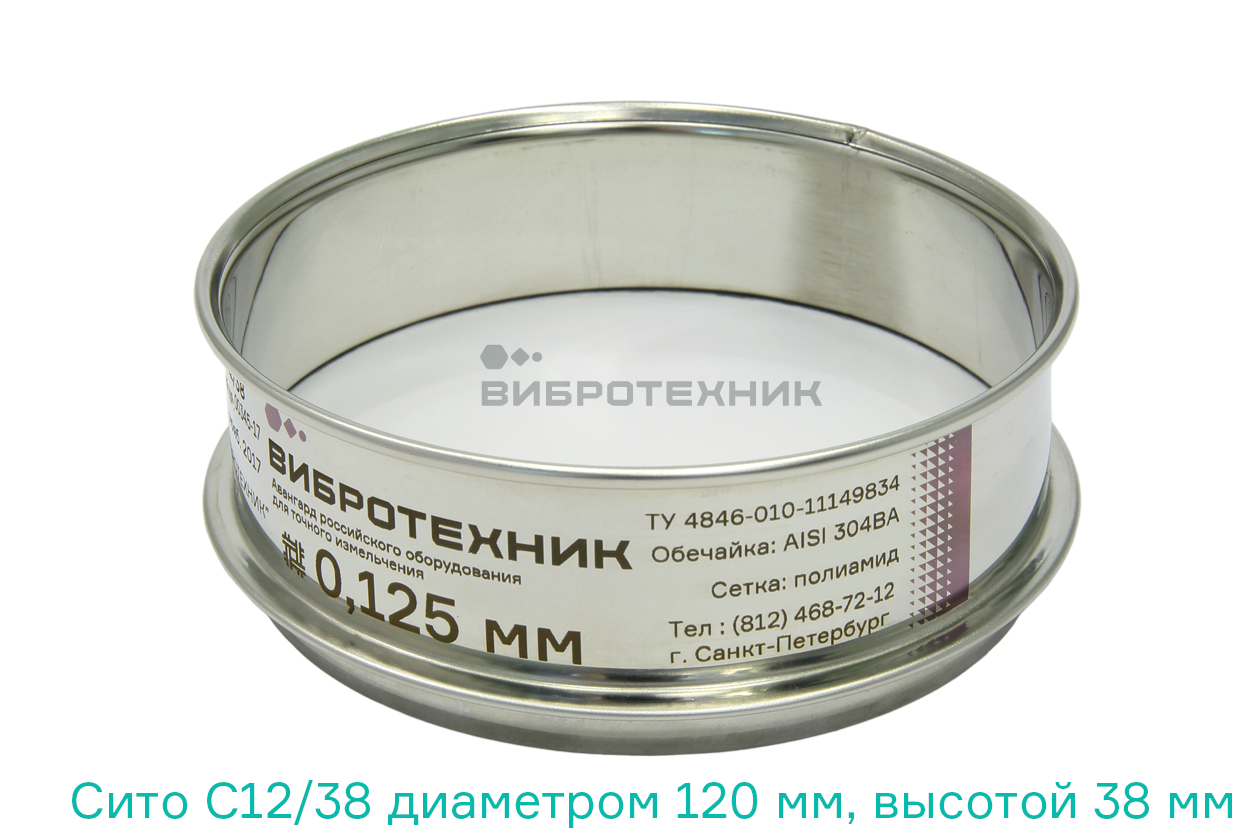

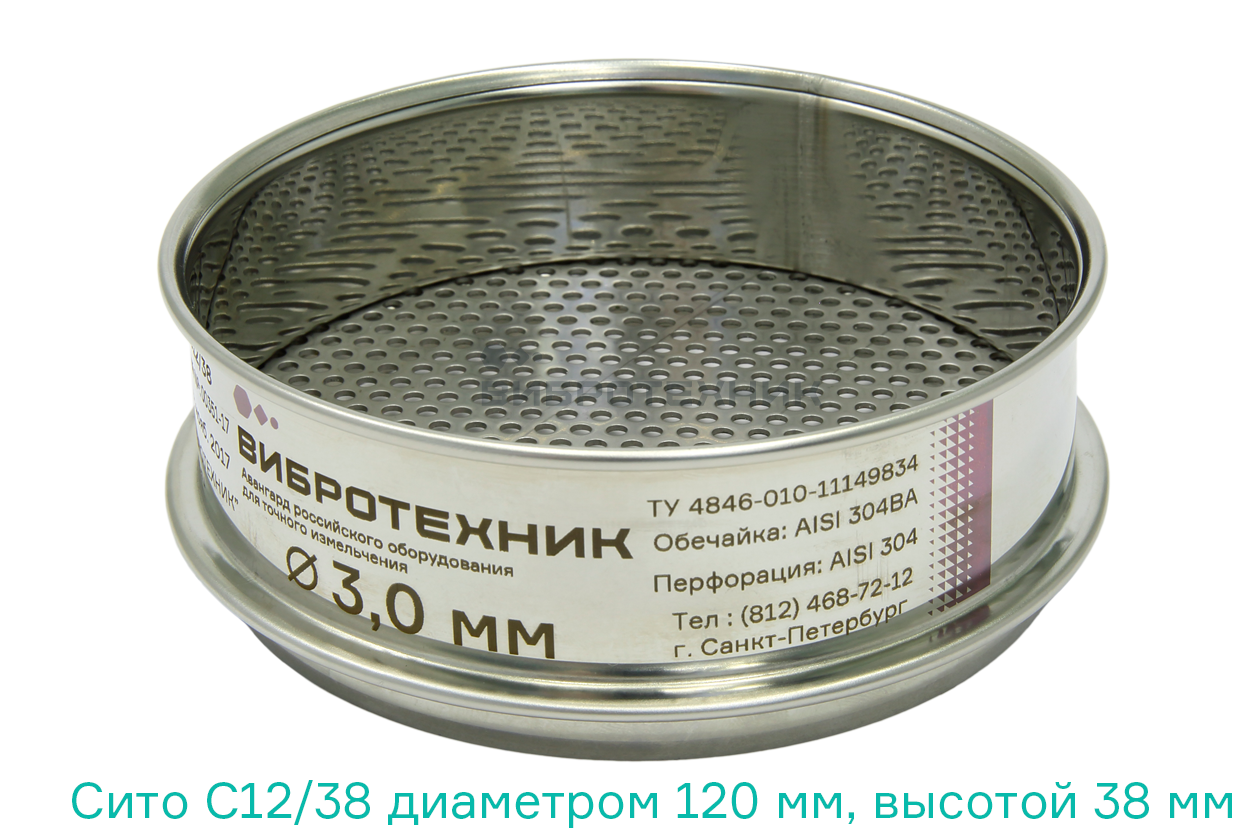

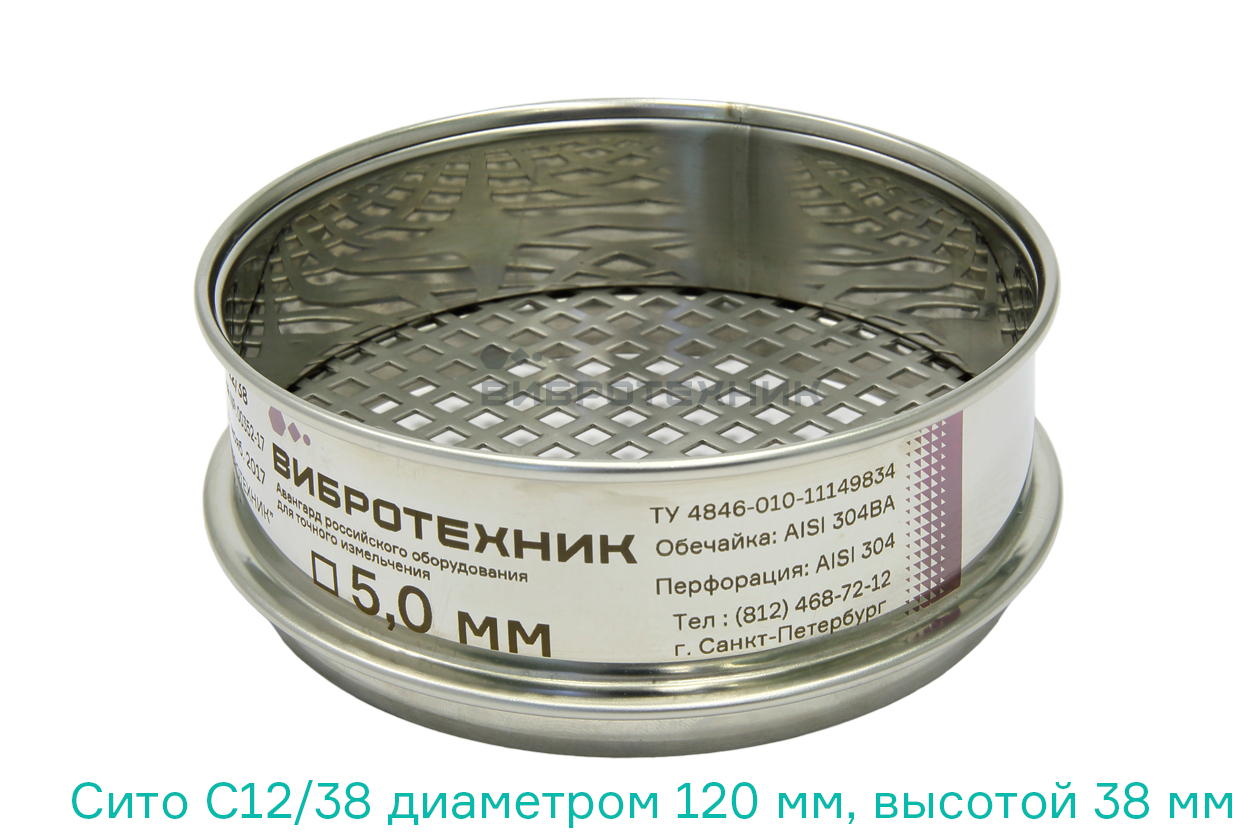

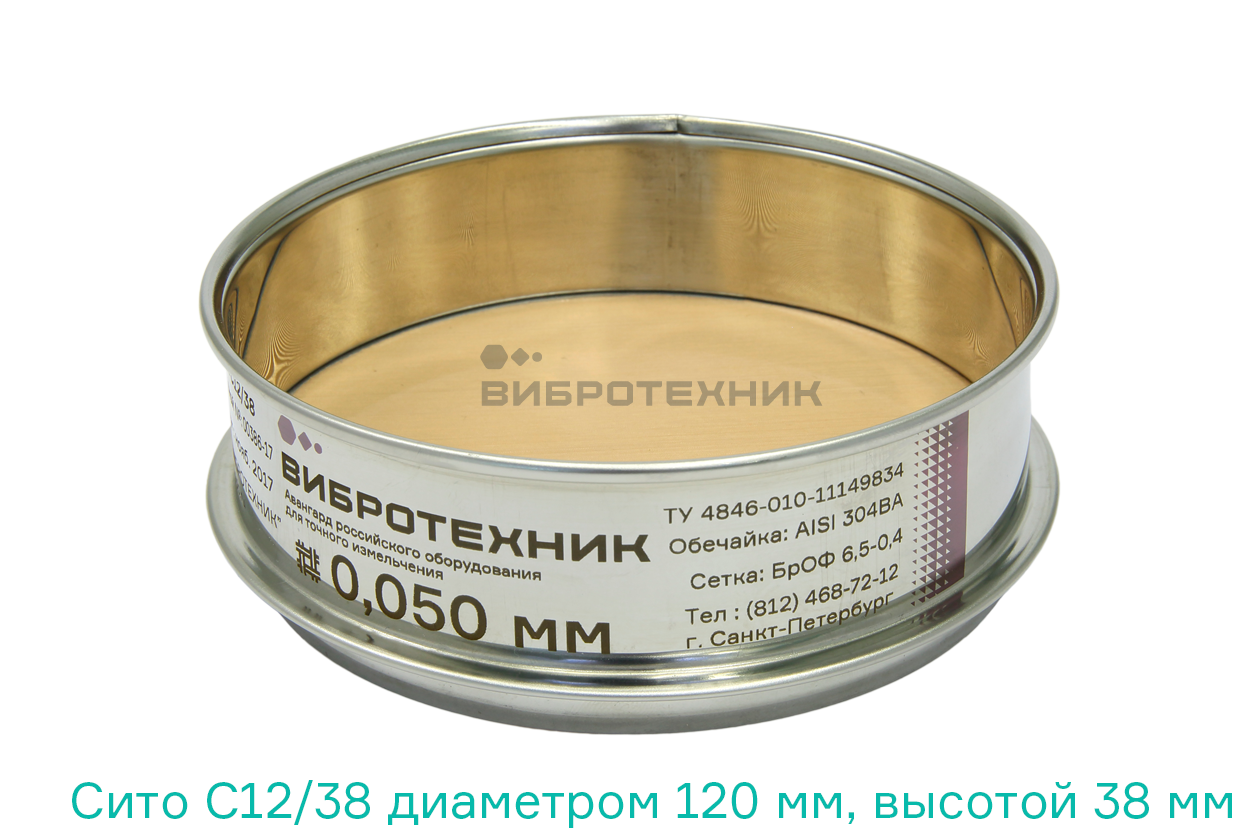

Сито С12/38 диаметром 120 мм, высотой 38 мм , /Россия/

518 ₽

O120 мм, с ячейкой сетки от 0,040 до 2,8 мм /латунь/

Категория:

Описание

Сито лабораторное С12/38 состоит из обечайки, решета в сборе и резинового уплотнительного кольца.

В месте крепления решета и на верхнем торце обечайки выполнены круговые буртики, обеспечивающие жесткость сита.

На обечайке методом лазерной гравировки нанесен шильдик.

Резиновое уплотнительное кольцо, установленное в канавке решета, исключает возможность соударения торцов сит и обеспечивает плотность соединения сит между собой, с промежуточными кольцами, поддонами и крышками.

Сетка сита изготавливается из четырех различных материалов: нержавеющей стали, латуни, бронзы и полиамидных нитей.

Перфорированный просеивающий элемент сита изготавливается тремя различными способами:

  • Из стандартного перфорированного полотна;
  • Из полотна с зонной перфорацией;
  • Методом лазерной резки.

ПОРЯДОК РАБОТЫ

Ситовой анализ выполняется с помощью одного или нескольких сит, поддона и крышки. Количество сит, а также размеры ячейки сетки или размер и форма отверстий перфорированного полотна определяются условиями проводимого анализа.

Колонна сит может быть укомплектована промежуточными кольцами для увеличения высоты сита, что позволяет загружать на сито пробы большего объема, а также промежуточными поддонами для установки нескольких комплектов сит в одной колонне.

Подлежащий просеиванию материал засыпается в верхнее сито, которое закрывается крышкой. Комплект сит  устанавливается в поддон, после чего ему сообщаются колебания с использованием вибропривода ВП 30, ВП 30Т или ВПС. Использование вибропривода позволяет повысить производительность и эффективность рассева за счет высокочастотных возвратно-поступательных винтовых колебаний платформы, на которой закреплен комплект сит.

Частицы материала размером менее величины отверстий в просеивающей поверхности верхнего сита  просыпаются через нее и попадают на следующее сито, где цикл повторяется. В результате проба распределяется между ситами и поддоном в соответствии с фракционным составом. По окончанию процесса рассева содержимое каждого сита взвешивается и определяется гранулометрический состав пробы.

Pic

Схема Сита С12/38

Pic

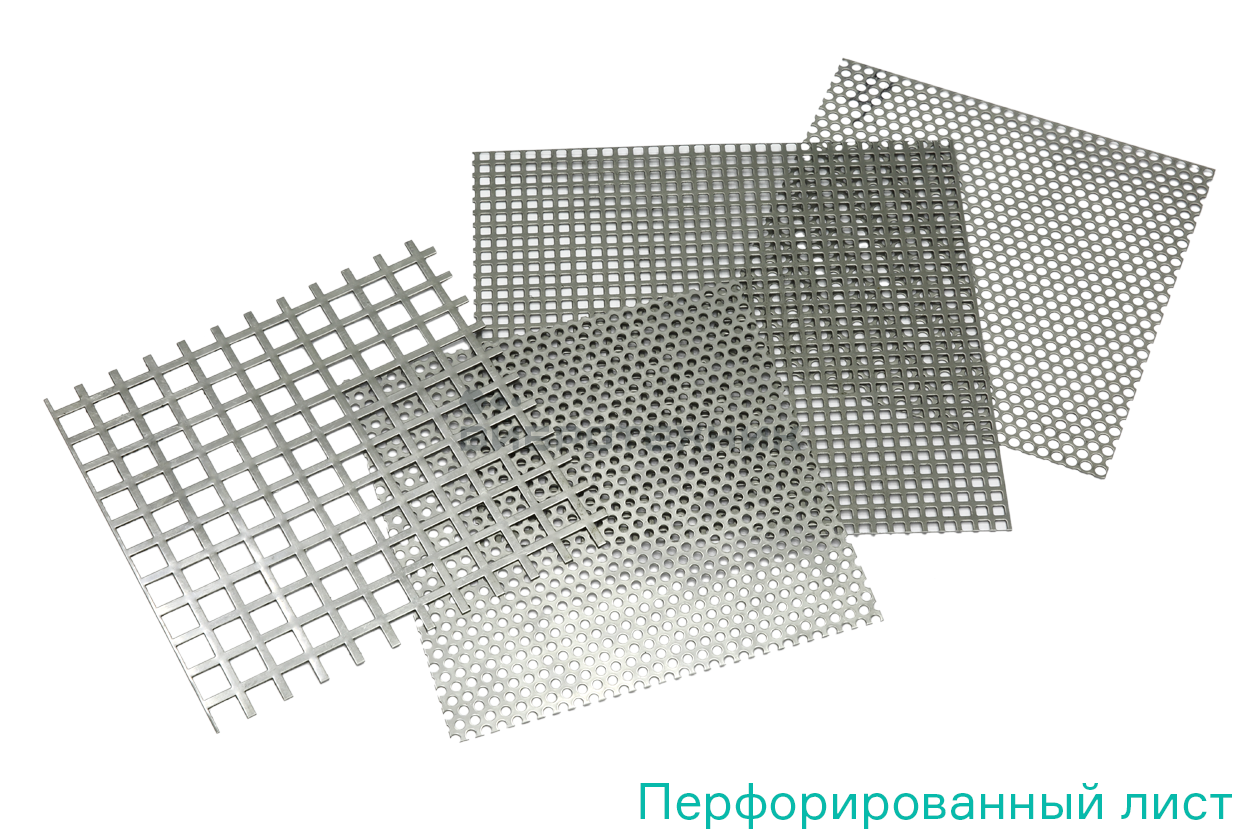

Перфорированный лист

Pic

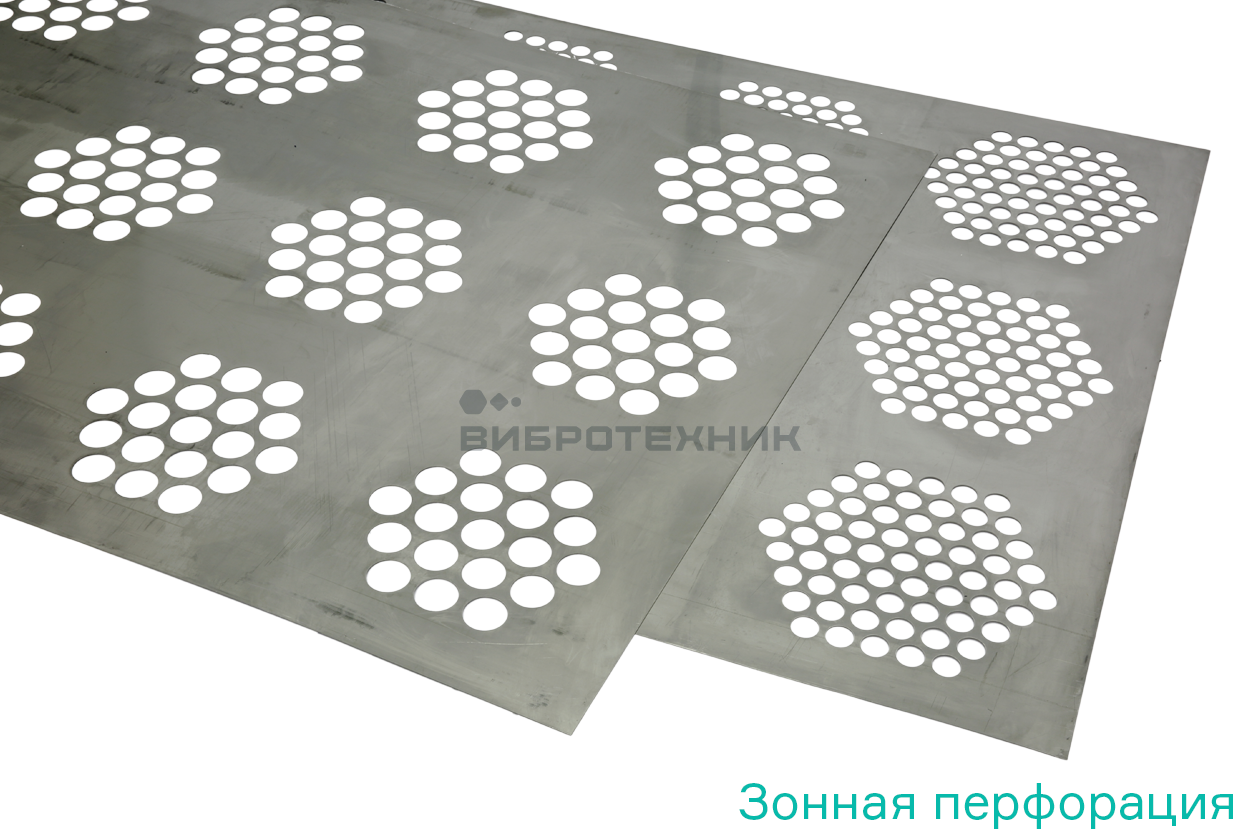

Зонная перфорация

Pic

Лазерная перфорация

Pic

Поддон и крышка диаметром 120 мм

Преимущества

СОВМЕСТИМОСТЬ СИТ

Сита лабораторные С12/38 совместимы с ситами Ø 120 мм других производителей.

ОТСУТСТВИЕ ЗАРАЖЕНИЯ

Обечайка сита изготовлена из пищевой нержавеющей стали марки 12Х18Н10Т (AISI 304).

КОМПЛЕКТЫ СИТ

Формирование комплектов сит по ГОСТ, ТУ и иным стандартам. Применение сит с составе Анализатора А 12 на базе ВП 30, ВП 30Т или ВПС.

СИТА С СЕТКОЙ

В ситах С12/38 применяется сетка из:

  • нержавеющей стали;
  • латуни;
  • бронзы;
  • полиамидных нитей.

с размерами ячеек от 20 мкм до 4 мм.

СИТА С ПЕРФОРАЦИЕЙ
В ситах С12/38 применяется перфорированное полотно из нержавеющей стали с круглыми или квадратными отверстиями. Просеивающий элемент со стандартными отверстиями выполняется из перфорированного листа, а с нестандартными – методом лазерной резки. Размер отверстий – от 0,8 мм.

ДЕМПФИРУЮЩИЕ КОЛЬЦА И ОТБОРТОВКИ
Резиновое уплотнительное кольцо исключает соударение торцов сит и обеспечивает плотность их соединения между собой, а также облегчает разборку колонны сит. Отбортовки обеспечивают высокую жесткость сита.

СЕРТИФИКАТ КАЛИБРОВКИ
Подтверждение качества изготовления сертификатом калибровки, оформленного ФБУ «ТЕСТ-С.Петербург» или ВНИИМ им. Д.И.Менделева.

ЛАЗЕРНАЯ МАРКИРОВКА
На обечайке сита методом лазерной гравировки нанесена шильда, содержащая следующую информацию:

  • Тип сита;
  • Размер ячейки;
  • Заводской номер;
  • Дата изготовления;
  • Технические условия;
  • Материал обечайки;
  • Материал просеивающего элемента;
  • Контакты ООО «ВИБРОТЕХНИК».

Характеристики

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Внутренний диаметр обечайки, мм 120
Размер ячеек сетки, мм 0,02 — 4
Размер отверстий перфорированного полотна, мм 0,8 — 50
Масса сита с сеткой, кг, не более 0,12
Масса сита с перфорированным полотном, кг, не более 0,12
Максимальная масса навески на сито с сеткой, кг 0,1
Максимальная масса навески на сито с перфорированным полотном, кг 0,3


Варианты исполнения просеивающих элементов

СЕТКА МЕТАЛЛОТКАНАЯ ПО  ГОСТ 6613-86, ГОСТ 3826-82, ТУ-14-4-507-99, ТУ-14-4-1561-89, ТУ 14-4-167-91
Размер ячейки, мм  0,02  0,032  0,04  0,045  0,05  0,056  0,063  0,064  0,071  0,074  0,08  0,09
Материал н н н, б б б н, б н, б н н, л н н, л л
Размер ячейки, мм  0,094  0,1  0,112  0,125  0,14  0,16  0,18  0,2  0,25  0,28  0,315  0,355
Материал н н, л л н, л н, л н, л л н, л н, л н, л н, л н, л
Размер ячейки, мм  0,4  0,45  0,5  0,56  0,63  0,7  0,8  0,9  1  1,1  1,2  1,25
Материал н, л н, л н, л л н, л н, л н, л н, л н, л н н н, л
Размер ячейки, мм 1,4 1,6 1,8 2 2,2 2,5 2,8 3,2 3,5 4
Материал н н, л н н, л н н, л н н н н

н — нержавеющая сталь, б — бронза, л — латунь

ПОЛИАМИДНАЯ СЕТКА ПО ГОСТ 4403-91
Размер ячеек, мм  0,029  0,035  0,046  0,056  0,057  0,062  0,067  0,074  0,082  0,087  0,093  0,099  0,1
 0,104  0,106  0,108  0,112  0,114  0,115 0,118 0,119 0,122 0,124  0,125  0,13  0,132
0,134 0,137 0,14 0,142 0,144 0,148 0,15 0,154 0,157 0,158 0,16 0,163 0,164
0,175 0,178 0,18 0,182 0,183 0,188 0,193 0,194 0,195 0,2 0,203 0,206 0,212
0,213 0,224 0,245 0,25 0,265 0,3 0,315 0,335 0,355 0,363 0,39 0,425 0,45
0,475 0,5 0,512 0,56 0,6 0,67 0,71 0,8 0,85 0,95 1 1,18 1,68



ПЕРФОРИРОВАННОЕ ПОЛОТНО ПО DIN 24041, DIN 24042, ТУ 1812-001-50336739-2008, ISO 3310-2
Размер отверстий, мм Диаметр 0,8 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 5,6
6,0 6,5 7,0 7,5 8,0 9,0 10,0 11,0 12,0 12,5 13,0 14,0
15,0 16,0 17,0 18,75 20,0 22,5 25,0 30,0 31,5 35,0 40,0 45,0
50,0 55,0 60,0 63,0 70,0 80,0 87,5 100,0
Сторона квадрата 3,15 3,5 4,0 4,5 5,0 5,6 6,0 6,3 7,0 8,0 9,5 10,0
11,2 12,0 12,5 13,0 15,0 16,0 18,0 19,0 20,0 22,4 25,0 31,5
31,5 32,0 34,0 37,5 40,0 45,0 50,0 60,0 63,0 80,0

По специальному заказу возможно изготовление просеивающих элементов с иными размерами отверстий

Применение

Примеры применения:

Алмазы, ферросплавы, руда, металлические порошки, уголь, стекло, керамика, полимеры, торф, злаки, кофе

Отрасли применения:

  • Горнодобывающая
  • Металлургическая
  • Пищевая
  • Строительная
  • Химическая
  • Фармацевтическая
