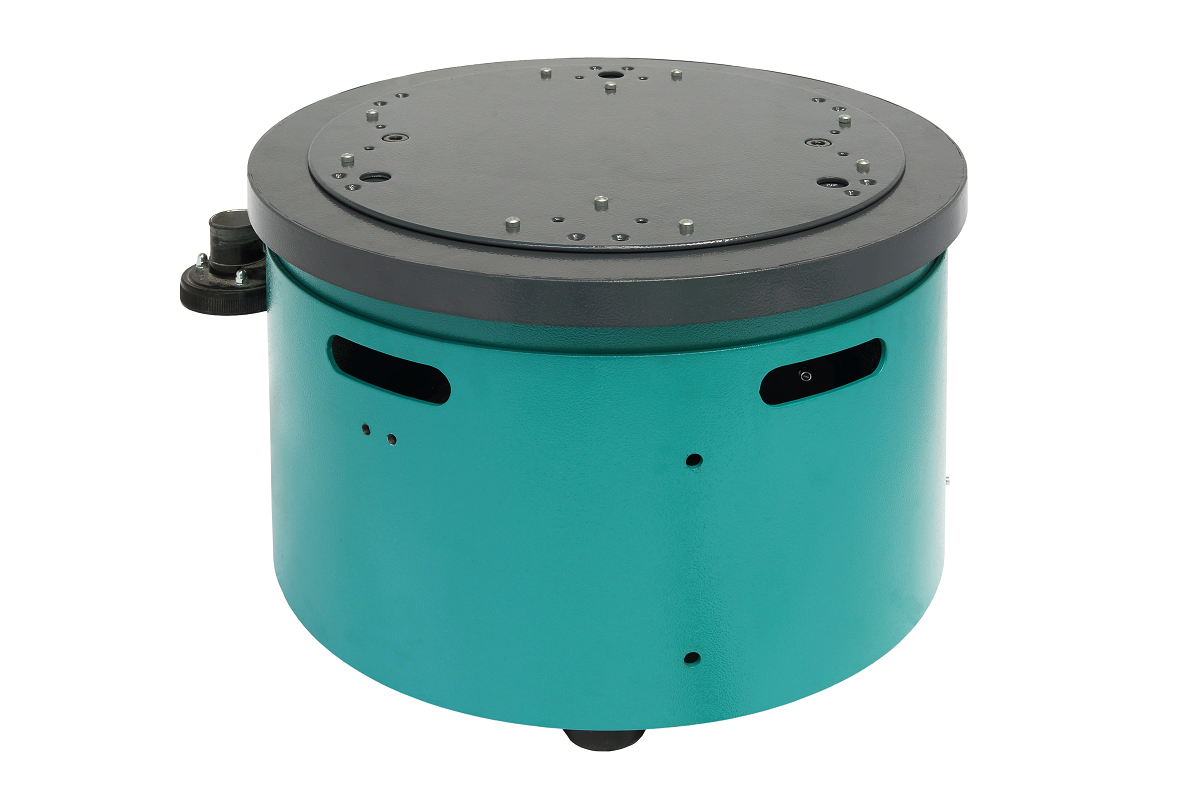

Вибропривод ВП 50
Вибропривод ВП 50

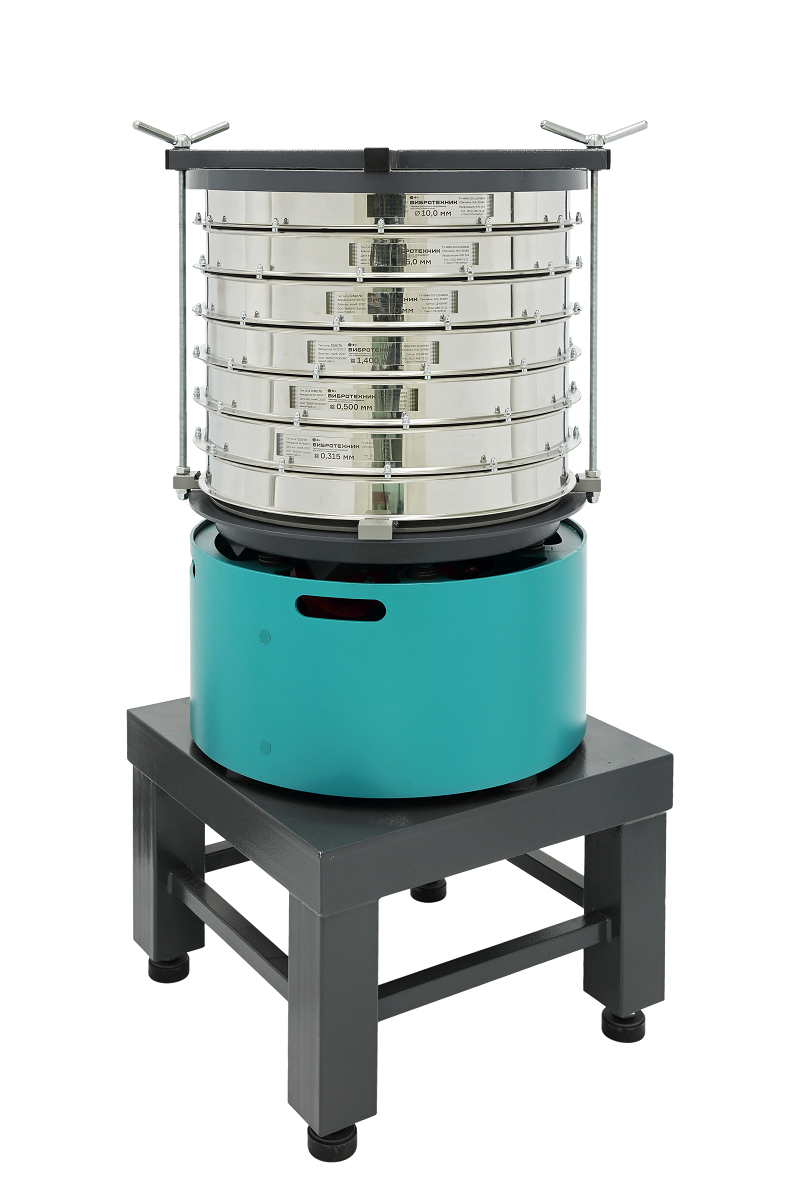

Анализатор А 50 на тумбе Т 40

Вибропривод ВП 50

234.500 ₽

Вибропривод универсальный

Категория:

Описание

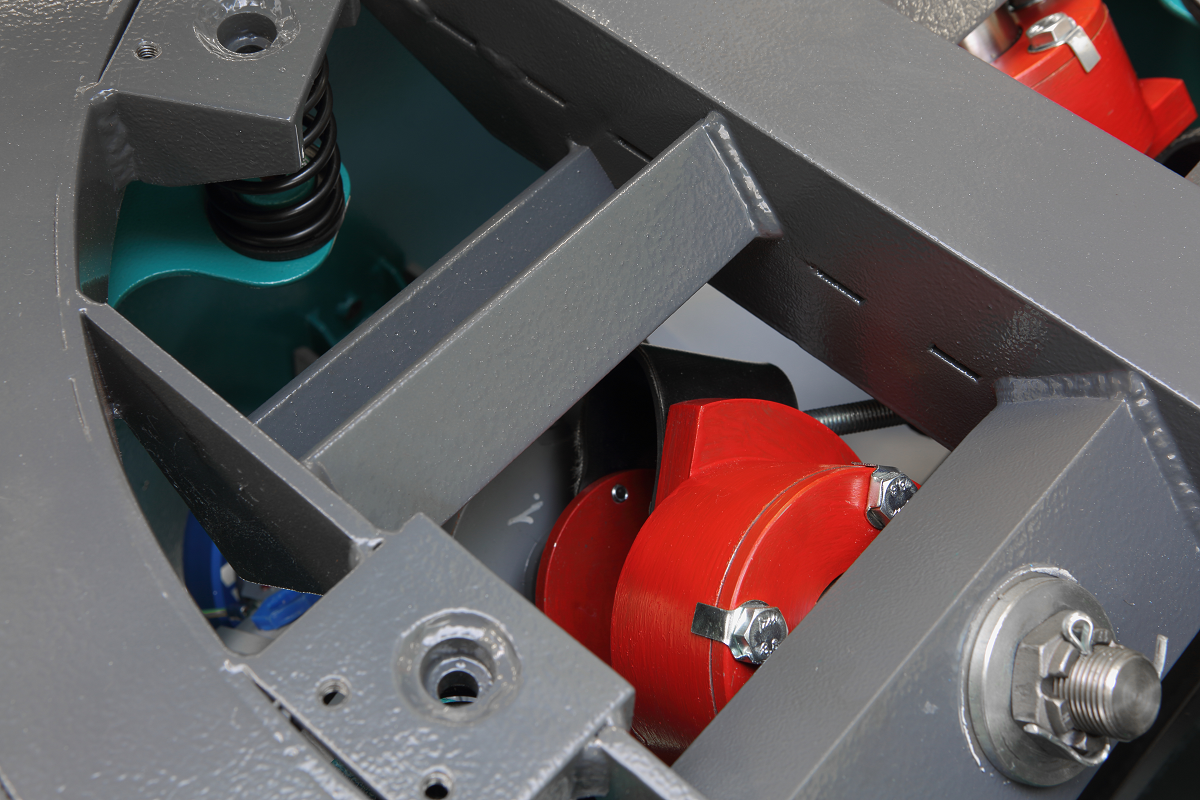

В состав вибропривода входят: корпус, платформа, пружины, дебалансы и электродвигатели. Платформа представляет собой круглую сварную конструкцию и установлена на корпусе через пружины. На нижнем торце платформы приварены кронштейны со смонтированными в них дебалансными вибраторами. Оси вибраторов размещены под углом к платформе и скрещиваются в пространстве. Вращающий момент от электродвигателей передается на вибраторы через лепестковые муфты.

Принцип работы

При включении вибропривода в сеть электродвигатели вращают дебалансные вибраторы, которые придают платформе (с установленными на ней элементами) винтовые возвратно-поступательные колебания с частотой вращения вибраторов. Данный вид колебаний обеспечивает движение частиц рассеиваемого материала по спирали от центра к периферии сита по просеивающей поверхности. Амплитуда колебаний зависит от массы закрепленных на платформе элементов технологического оборудования и массы загружаемого материала.

ВАРИАНТЫ ИСПОЛНЕНИЯ
  • ВП 50 с электродвигателями на 220 В.
СПЕЦИСПОЛНЕНИЯ:
  • ВП 50 с электродвигателями на 3000 об/мин и частотным преобразователем;
  • ВП 50 с электродвигателями во взрывозащищенном исполнении.

Характеристики

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Суммарная масса нагрузки на платформу, кг, не более* 100
Амплитуда колебаний платформы, мм** 2-4
Частота колебаний платформы, кол/мин 1500
Мощность электродвигателя, кВт 2х0,37
Напряжение питания, 50 Гц, В 220 / 380
Габаритные размеры, мм (Длина х Ширина х Высота) 570х570х365
Масса, кг 70
Модель пульта управления МПУ1-02 / МПУ3-01

*Включая массу пробы материала
**В завимости от массы установленных на плиту элементов

Преимущества

3D-ДВИЖЕНИЕ ПЛАТФОРМЫ

Платформа совершает высокочастотные возвратно-поступательные винтовые колебания, что на треть увеличивает эффективность рассева.

БЕЗОПАСНОСТЬ РАБОТЫ

Исключен доступ к вращающимся элементам.

УДОБСТВО РАБОТЫ

Для перемещения вибропривода в корпусе предусмотрено четыре ручки. На платформе выполнены резьбовые отверстия для установки устройства крепления сит и сменных элементов.

ПОДКЛЮЧЕНИЕ К 1 ИЛИ 3-Х ФАЗНОЙ СЕТИ

Возможность поставки с пультом и электродвигателями на 220 В или 380 В.

УНИВЕРСАЛЬНОСТЬ ПРИМЕНЕНИЯ

На платформу вибропривода могут быть установлены сита диаметром 200 мм, 300 мм и 500 мм. Вибропривод может применяться в качестве вибростола с нагрузкой на платформу до 50 кг.

Pic
Pic
НИЗКИЙ УРОВЕНЬ ШУМА

Эластичные приводные элементы обеспечивают низкий уровень шума. Резиновые амортизаторы снижают уровень вибрации, передаваемый на опорную поверхность. Пружины соединены с корпусом и платформой через демфирующие резиновые втулки

КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

  • автоматическое отключение питания при превышении максимального значения тока или коротком замыкании;
  • защиту оператора от поражения током;
  • защиту электродвигателя от перегрузки.
Pic
